Module Wi-Fi V200A-S

BES2600IWA2 1T1R
5G Wi-Fi
Interface SDIO3.0
12.0x12.0 mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • 2,4 g + 5g

  • BT5.0 et plus

  • Bestéchniques

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

Module Wi-Fi BES2600IWA2 V200A-S

Bes2600iwa2

5G Wi-Fi

SDIO3.0

1T1R

12.0x12.0 mm


Détails Informations

 Introduction

V200A-S est un petit profil de petite taille et bas du module combo Wi-Fi + BT avec module LGA, la taille de la carte est de 12 * 12 mm. Il peut être facilement fabriqué sur le processus SMT et très adapté aux tablettes PC, à l'appareil mobile et aux produits de consommation. Il fournit une interface SDIO 3.0 pour que le Wi-Fi se connecte avec le processeur hôte et l'interface UART haute vitesse pour BT5.3. Il dispose également d'une interface PCM pour la transmission de données audio avec un lien direct vers le codec audio externe via le contrôleur BT.

Le Wi-Fi débit jusqu'à 150 Mbps en théorie en utilisant la technologie 802.11n.

 Caractéristiques

Général

Opérez dans des bandes de fréquence de 2,4 g et 5 GHz.

Support des normes IEEE: IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n.

Sécurité au niveau de l'entreprise qui peut appliquer WPA2 / PSK.

Le Wi-Fi 1T1R permet aux débits de données prenant en charge jusqu'à 150 Mbps PHY.

Interface hôte

SDIO3.0 pour Wi-Fi et UART pour BT5.3.

Interface PCM pour la transmission des données audio via le contrôleur BT.

Fonctionnalités Bluetooth

Compatible avec le système Bluetooth V2.1 + EDR V5.2.

Prise en charge du mode double BLE4.0, BT5.3.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

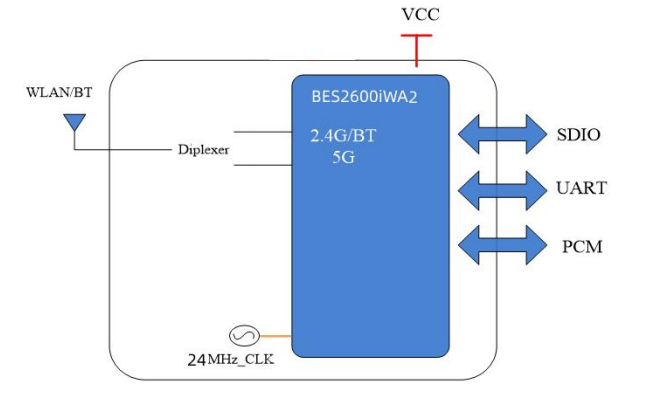

 Diagramme

Diagramme de blocs V200A-S

 Paramètres

Modèle n °

V200A-S

Chipset principal

Bes2600iwa2

Interface

Wi-Fi: SDIO V3.0

BT:  UART / PCM

Norme Wi-Fi

IEEE802.11a / b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

5G: 5,150 GHz ~ 5,850 GHz

Tension de fonctionnement

3.3 V

Dimension

L12 * W12 * T1,6 mm

Chaîne RF

1T1R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

FGV200ASRX-00

BES2600IWA2,802.11B / G / N / A + BLE5.3,1T1R + BT Ant, 12 * 12, SDIO3.0 / UART, Single-Yant
