Module Wi-Fi 6221C-PUC

RTL8821CE 5G Wi-Fi
PCIe / USB 1T1R
BT5.0 / BLE5.0
12,0 x 16,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, SRRC, BQB, NCC, KCC
État de disponibilité:
  • 6221C-PUC

  • Fn-Link

  • 2,4 g + 5g

  • BT5.0 et plus

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface PCIE

Nom de produit

Module Wi-Fi RTL8821CE 6221C-PUC

Rtl8821ce

5G Wi-Fi

PCIe / USB

1T1R

BT5.0 / BLE5.0

12,0 x 16,0 mm


Détails Informations

Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi. Il s'agit d'un IEEE 802.11 A / B / G / N / N / AC MAC / AC BASE / RF WLAN Single Chip. Pour le fonctionnement LAN sans fil (WLAN). Le module intégré fournit l'interface PCI-E pour le Wi-Fi. Le module fournit des mécanismes de coexistence simple et 20 MHz / 40 MHz / 80 MHz pour assurer la compatibilité arrière et le réseau.

Le module sans fil est conforme à la norme SISO IEEE 802.11 A / B / G / N / AC 1x1 et il peut atteindre jusqu'à une vitesse de 433 Mbps pour connecter le LAN sans fil. Le module intégré fournit une interface PCI-E pour l'interface Wi-Fi, USB / PCM pour Bluetooth.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi et Bluetooth V5.0. Le module est spécifiquement développé pour tous les appareils portables.

 Caractéristiques

Général

Système de réseau local sans fil hautement intégré (WLAN) Système sur puce (SOC) pour 5 GHz 802.11ac, ou 2,4G / 5G 802.11n WLAN.

Prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz.

Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans nécessiter un PA externe.

 -VC Tipset Support Fonction de secours Mordern.

Interface hôte

Prend en charge l'interface PCI-E à faible puissance pour l'interface WLAN et USB / PCM pour Bluetooth.

Fonctionnalités Bluetooth

Prend en charge Bluetooth V5.0.

Prise en charge de Bluetooth 4.2System, compatible avec BT v2.1 + EDR.

Soutenir BT5.0 Publicité non connectable du cycle élevé.

Prise en charge du mode double BT 4.0: LE et Br / Edr simultanés.

Prend en charge la coexistence du WLAN-Bluetooth et la coexistence ISM-LTE.

Interface numérique hôte BT:

-Usb1.1

-PCM pour les données audio

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

 Diagramme

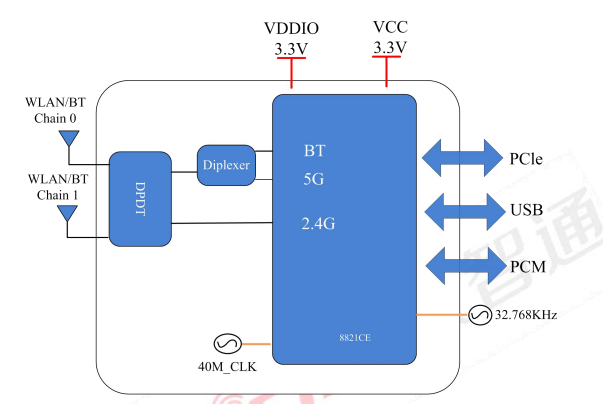

【FG6221CPUC-00 / FG6221CPUC-01】

Module 6221C-PUC

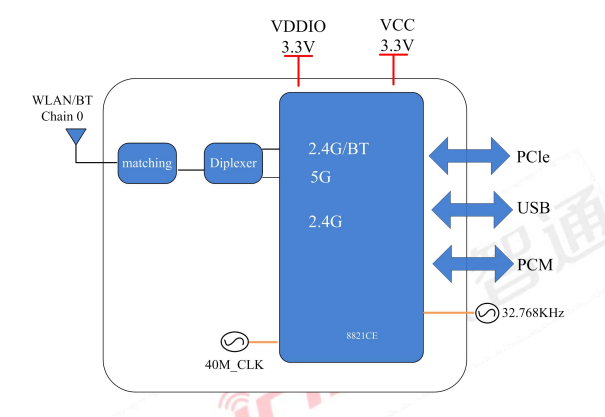

【FG6221CPUC-02】

Module 6221C-PUC

Paramètres

Modèle n ° 6221C-PUC Chipset principal Rtl8821ce
Interface

Wi-Fi: PCIe

BT: USB / PCM

Norme Wi-Fi IEEE 802.11a / b / g / n / ac + ble5.0
Débit de données 433 Mbps Certification Rohs, portée
Antenne RF Antenne embarquée OS pris en charge Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g)

5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension L16 * W12 * T1,8 mm Chaîne RF 1T1R
Température de fonctionnement 0 ° C à 70 ° C Température de stockage -55 ° C à 85 ° C

 Informations de commande

N ° de pièce Description
FG6221CPUC-00 RTL8821CE-VC, 802.11A / B / G / N / AC + BLE5.0, 1T1R, 12 * 16, PCIE / USB
FG6221CPUC-01 RTL8821CE-CG, 802.11A / B / G / N / AC + BT5.0,1T1R, 12 * 16, PCIE / USB
FG6221CPUC-02

RTL8821CE-VC, 802.11A / B / G / N / AC + BLE5.0, 1T1R, 12 * 16, PCIE / USB, Antenne unique.
