Module Wi-Fi 8274n-PR

QCA6574A-1 2T2R
PCIE / UART 5G Wi-Fi
BT5.0 / BLE5.0
23,4 x 19,4 mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • 2,4 g + 5g

  • BT5.0 et plus

  • QCA

  • 2T2R

  • Sélectionner

  • Interface PCIE

Nom de produit

QCA6574A-1 Module Wi-Fi 8274n-PR

QCA6574A-1

5G Wi-Fi

PCIe / UART

2T2R

BT5.0 / BLE5.0

23,4 x 19,4 mm


Détails Informations

Introduction

8274n-PR est un module combo WLAN et BT unique. Prise en charge du 2 × 2 MIMO avec deux flux spatiaux IEEE802.11 A / B / G / N / AC WLAN NORDS ET BLUETOOTH 5.0 Permettre une intégration transparente de Wlan / Bluetooth et de la technologie à basse énergie. Prend en charge les interfaces PCIe à faible puissance (W / L1) pour l'interface WLAN et UART / PCM pour Bluetooth.

 Caractéristiques

Général

SoC WLAN hautement intégré pour 5 GHz 802.11ac, ou 2,4G / 5G 802.11n WLAN.

Décodage maximal de vraisemblance (ML), vérification de parité à basse densité (LDPC), code de blocage d'espace RX (STBC) et 1,5 kb de mémoire programmable (OTP) unique sur la puce.

Prend en charge 20 MHz / 40 MHz à 2,4 GHz et prend en charge 20 MHz / 40 MHz / 80 MHz à 5 GHz.

Interface hôte

Prend en charge la coexistence Bluetooth-WLAN et la coexistence ISM-LTE.

Fonctionnalités Bluetooth

Prend en charge Bluetooth 5.0, ANT + et est compatible en arrière avec les versions Bluetooth précédentes de V1.2.

Interface numérique hôte BT:

- HCI UART (jusqu'à 3,2 Mbps)

- PCM pour les données audio

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

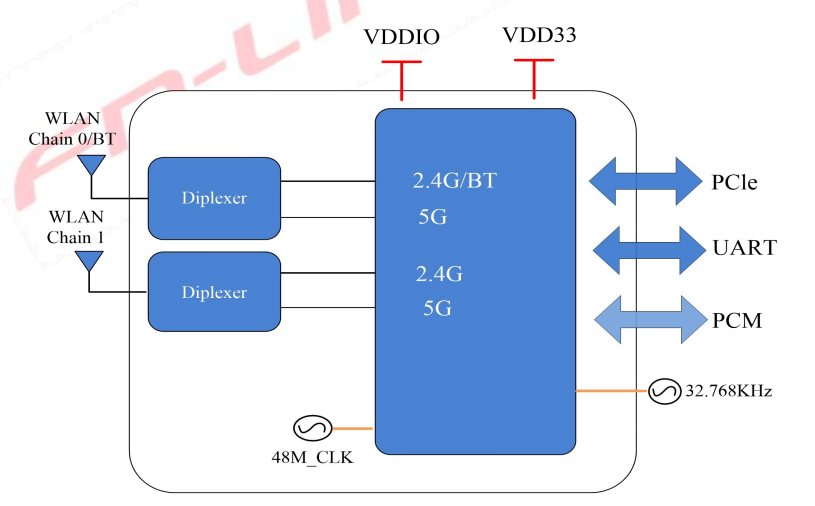

 Diagramme

Module 8274N PR

 Paramètres

Modèle n °

8274n-PR

Chipset principal

QCA6574A-1

Interface

Wi-Fi: PCI-E BT: UART / PCM

Norme Wi-Fi

IEEE802.11A / B / G / N / AC + BLE5.0

Débit de données

433 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g)

5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension

L23.4 * W19.4 * T2.3 mm

Chaîne RF

2T2R

Température de fonctionnement

-40 ° C à 85 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FG8274NPRX-00

QCA6574A-1, A / B / G / N / AC Wi-Fi + BLE5.0, 2T2R, 23,4x19,4 mm,

PCIE + UART (Grade automobile)
