Module Wi-Fi L287B-SR

NXP88W8987 5G Wi-Fi
SDIO3.0 / UART 1T1R
BT5.2 / BLE5.2
13,0 x 15,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, SRRC
État de disponibilité:
  • 2,4 g + 5g

  • BT5.0 et plus

  • Nxp

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

NXP88W8987 Module Wi-Fi L287B-SR

NXP88W8987

5G Wi-Fi

SDIO3.0 / UART

1T1R

BT5.2 / BLE5.2

13,0 x 15,0 mm


Détails Informations

Introduction

L287B-SR a des fonctionnalités Wi-Fi et Bluetooth à double bande. Il est basé sur le chipset NXP 88W8987, un IEEE 802.11a / b / g / n / AC MAC / AC très intégré / RF WLAN et Bluetooth Baseband / RF Single Chip. Le module fournit l'interface SDIO3.0 pour Wi-Fi et HS-UART / PCM pour Bluetooth.

L287B-SR peut atteindre jusqu'à une vitesse de 433,3 Mbps avec une connexion WLAN 802.11ac unique. C'est une solution parfaite pour une combinaison de technologies Wi-Fi et BT.

 Caractéristiques

Caractéristiques générales

NXP 88W8987 à l'intérieur.

Prend en charge la topologie de la couche de liaison pour être maître et esclave (relie jusqu'à 16 liens).

Prise en charge du protocole de coexistence Wi-Fi / Bluetooth.

Caractéristiques WLAN

Interface SDIO3.0 pour WLAN.

CMOS Mac, PHY de bande de base et RF dans une seule puce pour IEEE 802.11 A / B / G / N / AC.

Prise en charge du 802.11ac, 1x1 avec des débits de données jusqu'à MCS9.

Taux maximum 433 Mbps dans la bande passante de 80 MHz.

Fonctionnalités Bluetooth

Prise en charge des fonctionnalités Bluetooth V5.2.

Interface HS-UART et PCM pour BT.

Bluetooth LE prend en charge les rôles du diffuseur, des observateurs, centraux et périphériques.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

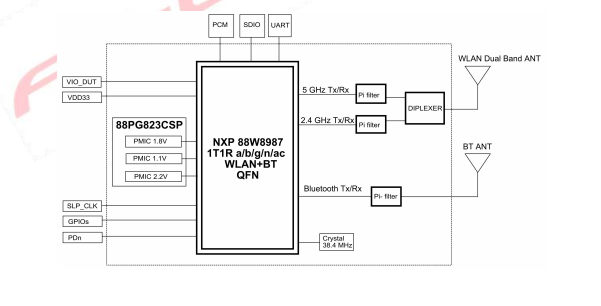

 Diagramme

Module L287B-SR

 Paramètres

Modèle n °

L287B-SR

Chipset principal

NXP88W8987

Interface

SDIO3.0

Norme Wi-Fi

IEEE802.11A / B / G / N / AC + BLE5.2

Débit de données

433 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Linux / Android / Windows

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g)

5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension

L15.0 * W13.0 * T2.15 mm

Chaîne RF

2T2R

Température de fonctionnement

-30 ° C à 85 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FGL287BSRX-01

88w8987-a2-nyee, a / b / g / n / ac, wi-fi, bt5.2, 1t1r,  SDIO + UART, 2 version d'antenne, PCB v2.0, 13x15 mm
