Nom de produit

Module Wi-Fi MT7661RSN

MT7661RSN

5G Wi-Fi

SDIO V3.0

2T2R

BT5.0 / BLE5.0

13,0 x 15,0 mm

Détails Informations

Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi et Bluetooth. Le module hautement intégré fait les possibilités de la navigation Web, VoIP, les applications Bluetooth HeadSets. Avec des capacités d'itinérance sans couture et une sécurité avancée, pourrait également interagir avec les points d'accès 802.11a / b / g / n / ac 2x2 des fournisseurs dans le LAN sans fil.

Le module 5261b-SR est conforme au sous-fi-system Wi-Fi à double bande IEEE 802.11 a / b / g / n / ac 2x2 et à un sous-système Bluetooth. Le sous-système Wi-Fi contient la radio 802.11 A / B / G / N / AC, la bande de base et le Mac qui sont conçus pour répondre à la fois à l'application à faible puissance et à haut débit.

5261B-SR dispose d'un RISC MCU 32 bits qui gère les tâches Wi-Fi et Bluetooth, et un MCU ARM Cortex-R4 qui pourrait décharger le traitement du cadre de données dans le pilote d'hôte Wi-Fi. Le sous-système Bluetooth contient la radio Bluetooth, la bande de base, le contrôleur de liaison. Il utilise également le RISC MCU 32 bits pour les protocoles Bluetooth. Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi et Bluetooth V5.0. Le module est spécifiquement développé pour tous les appareils portables.

 Caractéristiques

Intégrez l'unité de gestion de l'alimentation à haute efficacité avec une seule entrée d'alimentation de 3,3 V.

Appareil SDIO entièrement conforme aux spécifications SDIO 3.0.

Broches GPIO programmables et multiplexées.

IEEE 802.11 A / B / G / N / AC COMPILANT.

Support 20 MHz, 40 MHz, 80 MHz Bande passante dans le groupe de 2,4 GHz 5 GHz.

Mode 2T2R double bande, débit de données jusqu'à 450 Mbps avec SDIO 3.0.

Prise en charge MU-MIMO RX et DBDC (double bande en deux simultanément).

Prise en charge STBC, LDPC, TX BeamFormer et Rx BeamFormEe.

Greenfield, mode mixte, support des modes hérités.

IEEE 802.11 D / E / H / I / J / K / MC / R / V / W Prise en charge.

Prise en charge de la sécurité pour WFA WPA / WPA2 Personal, WPS 2.0, WAPI.

Prise en charge de la QoS de WFA WMM, WMM PS.

Prise en charge de Bluetooth 5.0.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

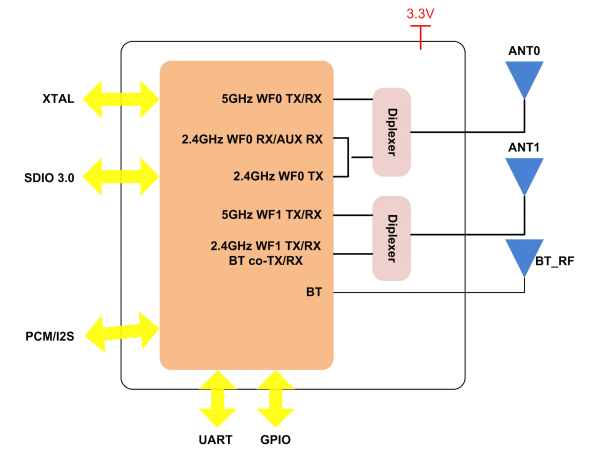

 Diagramme

 Paramètres
