Module Wi-Fi RTL8821CS 6221B-SRC
Rtl8821cs
5G Wi-Fi
SDIO3.0 / UART
1T1R
BT4.2 / BLE4.2
13,0 x 15,0 mm

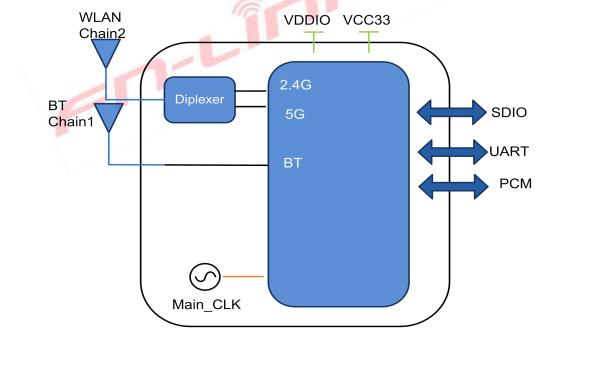

Solution 6221B-SRC Prise en charge 1 8021.AC avec mode MU-Mimo STA avec contrôleur Smart Ready Bluetooth, interface mixte SDIO1.1 / 2.0 / 3.0, interface mixte HS-UART. Il combine Wlan Mac, une bande de base WLAN 1T1R, RF dans une seule puce.
Le module est conforme à la norme IEEE 802.11 A / B / G / N / AC et la vitesse peut atteindre jusqu'à 433 Mbps.
Le module est conforme à la spécification du noyau Bluetooth V4.2. Prise en charge du mode double (BR / EDR + contrôleurs de faible énergie).
Pour la faible énergie, il prend en charge les états mutiles et permet des liens actifs en mode maître et ne prend pas en charge la topologie ScatterNet.
【FG6221BSRC-00】
CMOS Mac, PHY de bande de base et RF dans une seule puce pour IEEE 802.11 A / B / G / N / AC.
Prise en charge du 802.11ac 1x1, Wave-2 conforme au mode MU-MIMO STA.
SDIO 1.1 / 2.0 / 3.0 pour le WLAN avec un taux allant jusqu'à 100 MHz.
802.11ac Prise en charge le taux maximal jusqu'à 433 Mbps dans la bande passante de 80 MHz.
HS-UART avec taux de bauds configurable pour BT.
Prend en charge les fonctionnalités Bluetooth V4.2.
Interface PCM pour les données audio.
BT 4.0 Double Mode Support: LE et Br / Edr simultanés.
WLAN via PIN12.
【FG6221BSRC-01 / L1】
Caractéristiques générales
CMOS Mac, PHY de bande de base et RF dans une seule puce pour IEEE 802.11 A / B / G / N / AC.
Prise en charge du 802.11ac 1x1, Wave-2 conforme au mode MU-MIMO STA.
SDIO 1.1 / 2.0 / 3.0 pour WLAN avec une horloge jusqu'à 100 MHz.
802.11ac Prise en charge le taux maximal jusqu'à 433 Mbps dans la bande passante de 80 MHz.
Wlan via pin9
Fonctionnalités Bluetooth
HS-UART avec taux de bauds configurable pour BT.
Prend en charge les fonctionnalités Bluetooth V4.2.
Interface PCM pour les données audio.
BT 4.0 Double Mode Support: LE et Br / Edr simultanés.
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.
| Modèle n ° | 6221b-src | Chipset principal | Rtl8821cs |
| Interface | Wi-Fi: SDIO 1.1 / 2.0 / 3.0 BT: UART / PCM | Norme Wi-Fi | IEEE 802.11a / b / g / n / ac + ble4.2 |
| Débit de données | 433 Mbps | Certification | Rohs, portée |
| Antenne RF | Antenne externe | OS pris en charge | Android / Linux / Win CE / IOS / XP / Win7 / Win10 |
Fréquence de fonctionnement | 2,4 g: 2,400 GHz ～ 2,497 GHz (bande ISM 2,4 g) 5.8g: 4,900 GHz ～ 5,845 GHz (bande ISM 5.0g) |
Tension de fonctionnement | 3.3 V |
| Dimension | L15 * W13 * T2.4 mm | Chaîne RF | 1T1R |
| Température de fonctionnement | 0 ° C à 70 ° C | Température de stockage | -40 ° C à 85 ° C |
| N ° de pièce | Description |
| FG6221BSRC-00 | Rtl8821cs-cg, a / b / g / n / ac, wi-fi + bt4.2,1t1r, sdio + uart, 2 antenne version.wlan pin12 |
| FG6221BSRC-01 | RTL8821CS, A / B / G / N / AC + BT4.2,1T1R, 13 * 15, SDIO3.0 / UART, 2 Antenne.Wlan Pin9 |
| FG6221BSRC-L1 | RTL8821CS, A / B / G / N / AC + BT4.2,1T1R, 13 * 15, SDIO3.0 / UART, 2 Antenne. Wlan pin9 (Meilei Diplexer) |
