Module Wi-Fi 6221M-PUC

RTL8821CE 5G Wi-Fi
PCIe / USB 1T1R
BT5.0 / BLE5.0
22,0 x 30,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, BQB, SRRC
État de disponibilité:
  • 2,4 g + 5g

  • BT5.0 et plus

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface PCIE

Nom de produit

Module Wi-Fi RTL8821CE 6221M-PUC

Rtl8821ce

5G Wi-Fi

PCIe / USB

1T1R

BT5.0 / BLE5.0

22,0 x 30,0 mm



Détails Informations

Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi. Il s'agit d'un IEEE 802.11 A / B / G / N / N / AC MAC / AC BASE / RF WLAN Single Chip. Pour le fonctionnement LAN sans fil (WLAN). Le module intégré fournit l'interface PCI-E pour le Wi-Fi.

Le module fournit des mécanismes de coexistence simple et 20 MHz / 40 MHz / 80 MHz pour assurer la compatibilité arrière et le réseau.

Le module sans fil est conforme à la norme SISO IEEE 802.11 A / B / G / N / AC 1X1 et il peut atteindre jusqu'à une vitesse de 433 Mbps pour connecter le LAN sans fil. Le module intégré fournit l'interface PCI-E pour l'interface Wi-Fi, USB pour Bluetooth.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi et Bluetooth V5.0.

Le module est spécifiquement développé pour tous les appareils portables.

 Caractéristiques

Général

Système de réseau local sans fil hautement intégré (WLAN) Système sur puce (SOC) pour 5 GHz 802.11ac, ou 2,4G / 5G 802.11n WLAN.

Prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz.

Interface hôte

Prend en charge l'interface PCI-E à faible puissance pour l'interface WLAN et USB pour Bluetooth.

Prend en charge la coexistence du WLAN-Bluetooth et la coexistence ISM-LTE.

Fonctionnalités Bluetooth

Prend en charge Bluetooth V5.0.

Prise en charge de Bluetooth 4.2System, compatible avec BT v2.1 + EDR.

Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans nécessiter un PA externe.

Interface numérique hôte BT: - USB1.1

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

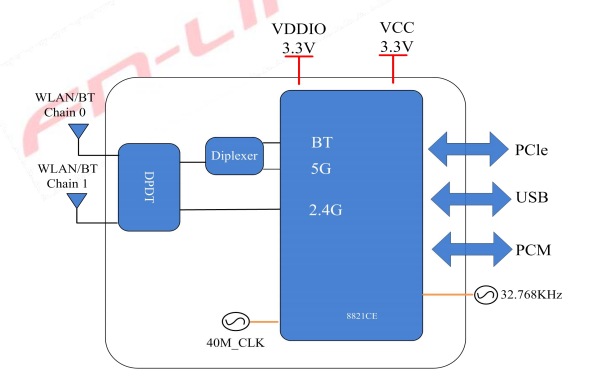

 Diagramme


Module 6221m-PUC


Paramètres

Modèle n ° 6221m-puc Chipset principal Rtl8821ce
Interface

Wi-Fi: PCIe

BT: USB

Norme Wi-Fi IEEE802.11A / B / G / N / AC + BLE5.0
Débit de données 433 Mbps Certification Rohs, portée
Antenne RF Antenne embarquée OS pris en charge Android / Linux / Win CE / IOS / XP / Win7 / Win10 / Win11


Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g)

5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)


Tension de fonctionnement

3.3 V

Dimension L22 * W30 * T2.2 mm Chaîne RF 1T1R
Température de fonctionnement 0 ° C à 70 ° C Température de stockage -55 ° C à 85 ° C

 Informations de commande

N ° de pièce Description
FG6221MPUC-00 RTL8821CE, A / B / G / N / AC Wi-Fi, 1T1R, BT5.0,22.0 * 30,0 mm, PCIe, USB, PCB V1.0
FG6221MPUC-01 RTL8821CE-CG, A / B / G / N / AC Wi-Fi, 1T1R, BT5.0, 22,0 * 30,0 mm, PCIe, USB, PCB V1.0
FG6221MPUC-02 RTL8821CE-CG, A / B / G / N / AC Wi-Fi, 1T1R, BT5.0, 22,0 * 30,0 mm, PCIe, USB, PCB V2.0
FG6221MPUC-04 RTL8821CE-VC, A / B / G / N / AC Wi-Fi, 1T1R, BT5.0, 22,0 * 30,0 mm, PCIe, USB, PCB V2.0
