Module Wi-Fi L297B-SR

NXP88W8997 2T2R
L297B-SR 5G WIFI BT5.0
Interface SDIO2.0 / 3.0
13,0 x 15,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: FCC
État de disponibilité:
  • 2,4 g + 5g

  • BT5.0 et plus

  • Nxp

  • 2T2R

  • Sélectionner

  • Interface SDIO

Nom de produit

NXP88W8997    Module Wi-Fi    L297B-SR

NXP88W8997

5g  Wifi

Interface SDIO2.0 / 3.0

BT5.0

2T2R

13,0 x 15,0 mm


Détails Informations

Introduction

Ce document est de spécifier les exigences du produit pour 802.11a / b / g / n / ac et le module SDIO et UART Bluetooth 5.0. Ce module basé sur le chipset NXP (Marvell) 88W8997 contenant de l'IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11ac à partir de 2,4 ~ 2,5 GHz et 5,15 GHz ~ 5,85 GHz, et il peut également être Utilisé pour fournir jusqu'à 11 Mbps pour IEEE 802.11b, 54 Mbps pour IEEE 802.11a et IEEE 802.11g, 150 Mbps pour 802.11n  et 866,7 Mbps pour IEEE 802.11ac pour connecter votre LAN sans fil.

Caractéristiques

Général

Compatible avec la norme IEEE 802.11a pour fournir un débit de données sans fil de 54 Mbps.

Compatible avec la norme IEEE 802.11b pour fournir un débit de données sans fil 11 Mbps.

Compatible avec la norme IEEE 802.11g pour fournir un débit de données sans fil de 54 Mbps.

Compatible avec la norme IEEE 802.11n pour fournir un débit de données sans fil de 150 Mbps.

Compatible avec la norme IEEE 802.11ac pour fournir un débit de données sans fil 866,7 Mbps

Prend en charge TKIP / WEP, AES / CCMP, AES / CMAC, AES / GCMP et WAPI Sécurité améliorée

Interface hôte

Interface SDIO 2.0 / 3.0 pour WLAN.

Interface SDIO ou interface UART à grande vitesse pour Bluetooth.

HSF conforme.

Fonctionnalités Bluetooth

Bluetooth 5.0 conforme.

Prend en charge Bluetooth Classic (BDR / EDR).

Prend en charge Bluetooth Low Energy (BLE).

 Applications

OTT / IPTV / DVB / SET-TOP  Boîte,  Tablette,  Machine publicitaire, télévision intelligente,  IPC / NVR,  Industriel  Équipement de contrôle, voiture  Enregistreur, sonnette intelligente,  Projecteur intelligent,  Virtuel  Réalité,  VR / AR,  Stockage sans fil,  Imprimante,  Machine POS,  Électronique  Échelle, avant / arrière du véhicule  Fin,  Drone,  Robot,  Émetteur HDMI, intelligent  Passerelle,  Éducation, jouets,  Les lampes d'éclairage,  Rue intelligente  Lumière,  Intelligent  Appareils domestiques / Instruments de maison (eau, électricité, gaz),  Ville intelligente et autres  Produits électroniques grand public.

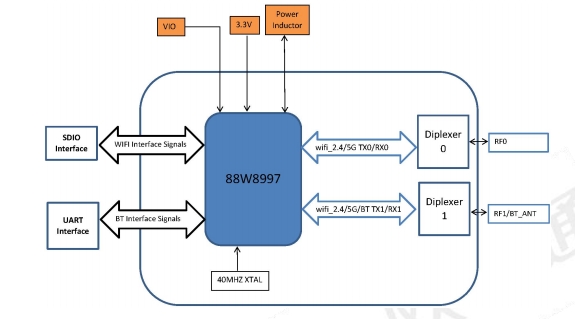

 Diagramme

Module L297B-SR

 Paramètres

Modèle n °

L297B-SR

Chipset principal

NXP88W8997

Interface

Wi-Fi: SDIO V2.0 / 3.0

BT:  UART / SDIO

Norme Wi-Fi

IEEE802.11A / B / G / N / AC + BT5.0

Débit de données

866,7 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Windows

Fréquence de fonctionnement

2,4 g: 2,4000 GHz-2.4835 GHz

5.8g: 5.150GHz-5.825 GHz

Tension de fonctionnement

3.3 V

Dimension

L13.0 * W15.0 * T2.3 mm

Chaîne RF

2T2R

Température de fonctionnement

-30 ° C à 85 ° C

Température de stockage

-55 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FGL297BSRX-00

NXP88W8997, B / G / N / AC, Wi-Fi + BLE5.0, 2T2R, 13X15MM, SDIO / UART, version PCB V1.0
