6222b-src
Fn-Link
2,4 g + 5g
BT5.0 et plus
Realtek
2T2R
Sélectionner
Interface SDIO
Module Wi-Fi RTL8822CS 6222b-src
Rtl8822cs
5G Wi-Fi
SDIO3.0 / UART
2T2R + BT ANT
BT5.0 / 4.2
13,0 x 15,0 mm
La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi. Il s'agit d'un IEEE 802.11 A / B / G / N / N / AC MAC / AC BASE / RF WLAN Single Chip. Pour le fonctionnement du LAN sans fil. Le module intégré fournit une interface SDIO pour le Wi-Fi. Le module fournit simple héritage et 20 MHz / 40 MHz / 80 MHz Mécanisme de coexistence pour assurer l'arrière et le réseau compatibilité.
Le module sans fil est conforme à la norme MIMO IEEE 802.11 a / b / g / n / ac 2x2 et la vitesse peut atteindre jusqu'à 867 Mbps avec double flux en 802.11n. Le module intégré fournit une interface SDIO pour l'interface Wi-Fi, UART / PCM pour Bluetooth.
Ce module combo est une solution totale pour une combinaison de technologies Wi-Fi et Bluetooth V5.0 /4.2. Le module est spécifiquement développé pour tous les appareils portables.
Général
Système de réseau local sans fil hautement intégré (WLAN) Système sur puce (SOC) pour 5 GHz 802.11ac, ou 2,4G / 5G 802.11n WLAN.
Multiplexage spatial à double trace jusqu'à 867 Mbps de données.
Prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz.
Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans nécessiter un PA externe.
Interface hôte
Prend en charge l'interface SDIO3.0 à faible puissance pour l'interface WLAN et UART / PCM pour Bluetooth.
Fonctionnalités Bluetooth
Prend en charge le système Bluetooth V5.0 / 4.2.
Prend en charge la coexistence de Wlan-Bluetooth.
RTL8822CS-VBS Prise en charge BT Privacy 1.2.
Interface numérique hôte BT:
- HCI UART (jusqu'à 4 Mbps)
- PCM pour les données audio
Module a des applications MUTI:
- 3 antenne type /bt5.0 ou bt4.2
- 2 antenne type /bt5.0 ou bt4.2
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

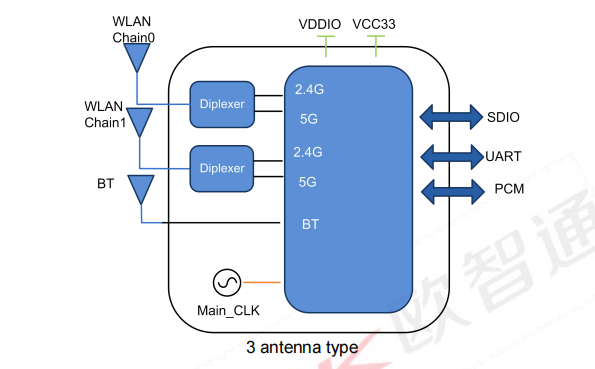

3 Type d'antenne:

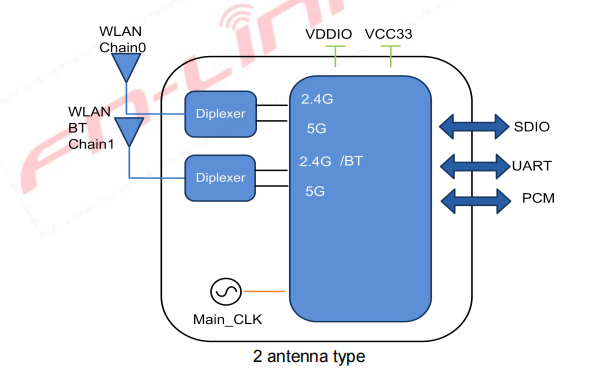

2 Type d'antenne:
Modèle n ° | 6222b-src | Chipset principal | Rtl8822cs |
Interface | Wi-Fi: SDIO V3.0 / V2.0 / V1.1 BT: UART / PCM | Norme Wi-Fi | IEEE802.11A / B / G / N / AC + BT5.0 / 4.2 |
Débit de données | 866 Mbps | Certification | Rohs, portée |
Antenne RF | Antenne externe | OS pris en charge | Android / Linux / Win CE / IOS / XP / Win7 / Win10 |
Fréquence de fonctionnement | 2,4 g: 2,400 GHz ～ 2,497 GHz (bande ISM 2,4 g) 5.8g: 4,900 GHz ～ 5,845 GHz (bande ISM 5.0g) | Tension de fonctionnement | 3.3 V |
Dimension | L15.0 * W13.0 * T2.15 mm | Chaîne RF | 2T2R |
Température de fonctionnement | 0 ° C à 70 ° C | Température de stockage | -40 ° C à 85 ° C |
N ° de pièce | Description |
FG6222BSRC-00 | RTL8822CS-VS-CG, A / B / G / N / AC, WI-FI + BT5.0, 2T2R, SDIO + UART, PCB V3.0, 3antenna Type |
| FG6222BSRC-01 | RTL8822CS-VL-CG, A / B / G / N / AC, WI-FI + BT4.2, 2T2R, SDIO + UART, PCB V3.0, 3antenna Type |
| FG6222BSRC-02 | RTL8822CS-VL-CG, A / B / G / N / AC, WI-FI + BT4.2, 2T2R, SDIO + UART, PCB V3.0, 2antenna Type |
| FG6222BSRC-03 | RTL8822CS-VS-CG, A / B / G / N / AC, WI-FI + BT5.0, 2T2R, SDIO + UART, PCB V3.0, 2antenna Type |
| FG6222BSRC-04 | RTL8822CS-VL-CG, A / B / G / N / AC, Wi-Fi + BT4.2, 2T2R, SDIO + UART, PCB V3.0, 3antenna Type, pas de blindage |
| FG6222BSRC-05 | RTL8822CS-VL-CG, A / B / G / N / AC, WI-FI + BT4.2, 2T2R, SDIO + UART, PCB V3.0, 3antenna Type, 01005 version |
| FG6222BSRC-06 | RTL8822CS-VS-CG, A / B / G / N / AC, WI-FI + BT5.0, 2T2R, SDIO + UART, PCB V3.0, 3antenna Type, pas de blindage |
| FG6222BSRC-07 | RTL8822CS-VS-CG, A / B / G / N / AC, WI-FI + BT5.0, 2T2R, SDIO + UART, PCB V3.0, 2antenna Type, pas de blindage |
| FG6222BSRC-08 | RTL8822CS-VH-CG, A / B / G / N / AC, WI-FI + BT5.0, 2T2R + BT, SDIO + UART, PCB V3.0,3antenna Type |
