Module Bluetooth 6162C-IC

Rtl8762cmf
Bluetooth 5.0 Mesh uniquement
Interface UART
18,6x13 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, SRRC
État de disponibilité:
  • BT5.0 et plus

  • Realtek

  • Sélectionner

  • Sélectionner

  • UART / GPIO / I2C / PWM / SDIO

Nom de produit

Rtl8762cmf   Module Bluetooth 6162C-IC

Rtl8762cmf

Bluetooth 5.0 Mesh uniquement

Interface UART

18,6x13 mm


Détails Informations

Introduction

Équipement de communication de type auto-organisateur de maillage Mesh, peut former efficacement et rapidement un réseau à large bande sans fil non central; La prise en charge du relais multi-HOP peut étendre efficacement le rayon de couverture du réseau sans fil.

FN-Link libère un module Bluetooth 5.0 à faible coût et à faible puissance avec fonctionnalité de maillage. Il s'agit d'un processeur ARM Cortex-M4F 32 bits hautement intégré, d'un RAM de 160k-par RAM et d'un MCU Flash 512kbyte et d'une solution de réseau de maillage Bluetooth 5.0 LE.

Le module sans fil répond à la norme Bluetooth 5.0 LE et fournit des interfaces UART pour Bluetooth. Les modules de taille modérée, adaptés aux LED intelligents et à d'autres applications, peuvent résoudre efficacement l'environnement complexe tels que des problèmes de communication d'urgence complexes complexes de grande hauteur, de haut niveau.

Caractéristiques

Prend en charge la spécification Core Bluetooth 5.

Prend en charge 2M LE , LE à longue portée , LE Extensions de longueur de données (257 octets).

Prend en charge le mécanisme de programmation OTA (Over-the-Air) pour la mise à niveau du micrologiciel.

UART X 2 , un pour l'émetteur-récepteur de données , l'autre pour la mise à niveau du micrologiciel.

Flash de 4mbits intégrés.

Prend en charge 5 GPIOS.

Régulateur de commutation intégré (SWR) pour une faible consommation de courant.

Emballage: 18.6x13x2.5 mm.

Applications

Ordinateur portable, machine publicitaire, télévision intelligente, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, télévision intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, machine PO Fin, UAV, robot, passerelle intelligente, jouet d'éducation des enfants, luminaire, lampe de rue intelligente, les appareils électroménagers intelligents / appareils électroniques, l'instrumentation (eau, électricité, gaz) Smart City et autres produits électroniques grand public.

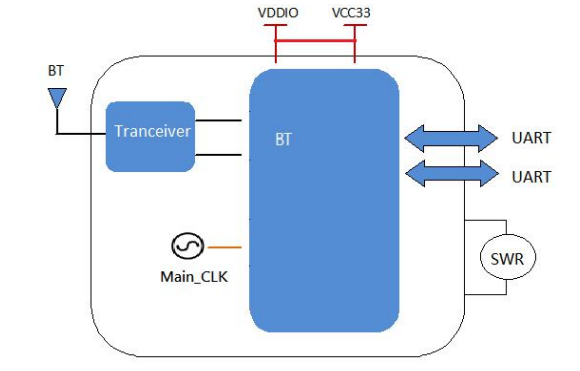

Diagramme

Module 6162C-IC

Paramètres

Modèle n ° 6162C-IC Chipset principal Rtl8762cmf
Interface Bt: uart BNorme Luetooth BT5.0 / BLE5.0
Antenne RF Antenne PCB embarquée Certification Rohs, portée
Fréquence de fonctionnement 2402 MHz ~ 2480 MHz OS pris en charge Android / Linux
Dimension L18.6 * W13.0 * T2.5 mm Tension de fonctionnement 3.3 V
Température de fonctionnement 0 ° C à 70 ° C Température de stockage -40 ° C à 125 ° C

Informations de commande

N ° de pièce Description
FG6162CICX-00 6162C-IC RTL8762CMF QFN40_5X5 Antenne d'impression PCB BT5.0 + UART PCB V1.0
FG6162CICX-01 6162C-IC RTL8762CMF QFN40_5X5 PCB,  BT5.0 + UART, avec sortie RF,  Version PCB V2.0
