Module Wi-Fi RTL8723DS 6223A-SRD
RTL8723DS
2.4G Wi-Fi
SDIO2.0 / UART
1T1R
BT4.2
12.0x12.0 mm
6223A-SRD est un petit profil de taille et bas du module combo Wi-Fi + BT avec empreinte LGA (réseau de grille terrestre), la taille de la carte est de 12 * 12 mm. Il peut être facilement fabriqué sur le processus SMT et très adapté aux tablettes PC, Ultra Book, Appareil mobile et consommation. Il fournit une interface SDIO pour que le Wi-Fi se connecte avec le processeur hôte et l'interface UART haute vitesse pour BT. Il dispose également d'une interface PCM pour la transmission de données audio avec un lien direct vers le codec audio externe via le contrôleur BT. Le débit Wi-Fi peut aller jusqu'à 150 Mbps en théorie en utilisant 1x1 802.11n b / g / n La technologie SISO et Bluetooth peuvent prendre en charge BT2.1 et BT4.2.
6223A-SRD utilise une puce unique Wi-Fi / BT hautement intégrée basée sur le processus COMS avancé. Intégre des blocs de fonction Wi-Fi / BT entiers dans une puce, tels que SDIO / UART, Mac, BB, AFE, RFE, PA, EEPROM et LDO / SWR, sauf moins de composants passifs restants sur PCB.
Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT. Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.
Général
Compatible avec les systèmes Bluetooth 2.1 + EDR et V4.2.
Sécurité au niveau de l'entreprise qui peut appliquer la certification WPA / WPA2 pour Wi-Fi.
PHY FEAUX
Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).
Prise en charge des normes IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.
Interface hôte
SDIO pour Wi-Fi et UART pour Bluetooth.
Interface PCM pour la transmission des données audio via le contrôleur BT.
Fonctionnalités Bluetooth
Prise en charge du mode double Bluetooth 4.0.
Opération Bluetooth complète avec prise en charge Piconet et ScatterNet.
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

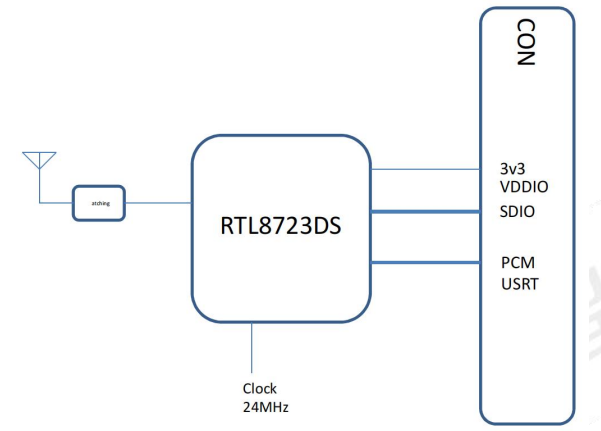

Type d'antenne unique

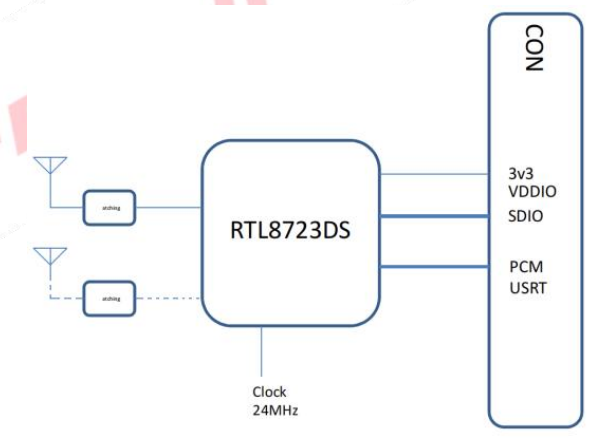

Type d'antenne double
Modèle n ° | 6223A-SRD | Chipset principal | RTL8723DS |
Interface | Wi-Fi: SDIO V2.0 BT: UART / PCM | Norme Wi-Fi | IEEE802.11b / g / n |
Débit de données | 150 Mbps | Certification | Rohs, portée |
Antenne RF | Antenne externe | OS pris en charge | Android / Linux / Win CE / IOS / XP / Win7 / Win10 |
Fréquence de fonctionnement | 2,4 g: 2,400 ～ 2,4835 GHz | Tension de fonctionnement | 3.3 V |
Dimension | L12.0 * W12.0 mm | Chaîne RF | 1T1R |
Température de fonctionnement | 0 ° C à 70 ° C | Température de stockage | -40 ° C à 85 ° C |
N ° de pièce | Description |
Fg6223asrd-w7 | RTL8723DS, B / G / N, Wi-Fi Ble4.2, 1T1R, 12x12mm, SDIO / UART, version PCB V2.0, avec blindage, type LDO |
| Fg6223asrd-w1 | RTL8723DS, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12X12MM, SDIO + UART, Version PCB V2.0, pas de blindage, type LDO |
| Fg6223asrd-w2 | RTL8723DS, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12X12MM, SDIO + UART, version PCB V2.0, avec blindage, type LDO |
| Fg6223asrd-w4 | RTL8723DS, B / G / N, Wi-Fi Ble4.2, 1T1R, 12X12MM, SDIO / UART, Version PCB V2.0, avec blindage, type dc-dc |
| Fg6223asrd-w6 | RTL8723DS, Wi-Fi B / G / N + BLE4.2,1T1R, Dual Ant, 12x12mm, SDIO + UART, avec couverture de bouclier, type LDO, PCB V5.0 |
