BES2600WM Module AIoT V200Z-R
Jeu de puces : BES2600WM
802.11a/b/g/n
BT 5.2 1T1R
RAM et Flash sur puce
28x20mm

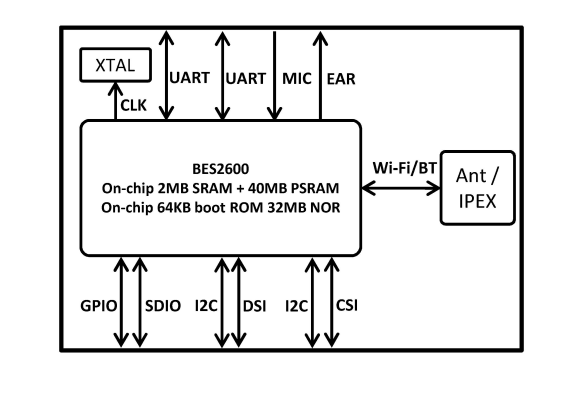

Le V200Z-R est un module sans fil hautement intégré doté de fonctions vocales et audio. Il est basé sur la solution BES2600 qui comprend un sous-système MCU double cœur Cortex-M33 Star et un sous-système AP double cœur Cortex-A7. Les sous-systèmes MCU et AP sont capables d'exécuter des RTOS et des applications utilisateur.
Le module prend en charge le Wi-Fi 4 basse consommation (1x1 802.11a/b/g/n double bande) et le Bluetooth 5.2 double mode (prise en charge BT/BLE, LE Audio). En outre, il fournit une antenne d’impression embarquée hautes performances pour réduire la complexité de la conception matérielle.
Le V200Z-R fournit également un sous-système CODEC voix et audio et un sous-système d'affichage avec moteur graphique 2D. Il prend en charge l'affichage MIPI DSI HD jusqu'à HD (720P60), prend en charge la caméra MIPI CSI jusqu'à 2 MPixels et prend en charge les réseaux de microphones avec jusqu'à trois microphones analogiques ou six microphones numériques pour les applications vocales en champ lointain. Le sous-système MCU exécute la pile de protocoles supérieure Bluetooth, et le sous-système AP et le moteur graphique matériel 2D peuvent accélérer les tâches GUI et VUI, la voix et l'audio et les tâches d'IA.
Ce module compact est un choix parfait pour les appareils intelligents, les panneaux intelligents, les gardes d'entrée et autres applications de maison intelligente.
Il s'agit d'une carte de développement SoC AIoT et multimodale V200Z-R hautes performances, multifonctionnelle et économique.
Processeur
Sous-système PMU, CODEC, RF, BB, MCU et AP entièrement intégré à puce unique CMOS.
Sous-système MCU double cœur ARM Cortex-M33 Star à 300 MHz.
Sous-système AP double cœur ARM Cortex-A7 à 1 GHz avec NEON.
SRAM partagée de 2 Mo, PSRAM sur puce et NOR flashNote1 sur puce.
Prend en charge TrustZone et le démarrage sécurisé.
Wi-Fi/BT
Wi-Fi double bande 2,4 GHz et 5 GHz, 1T1R, conforme à la norme IEEE 802.11a/b/g/n.
Prend en charge la bande passante de 20 MHz et 40 MHz.
Bluetooth 5.2 double mode.
Prend en charge l'audio BLE Mesh et LE.
A2DP v1.3/AVRCP v1.5/HFP v1.6.
Coexistence Wi-Fi et Bluetooth.
Audio
DAC et ADC audio stéréo Hi-Fi.
Réveil vocal en champ lointain.
Traitement audio 24 bits.
Prend en charge l'annulation de l'écho acoustique.
Prend en charge le décodage DSD-64/128/256.
Interfaces périphériques
Interfaces MIPI Tx DSI et MIPI Rx CSI
Hôte ou périphérique USB2.0 HS
Interface UART 4x, avec contrôle de flux et débit en bauds configurable
50 Mbps SPIx2, avec prise en charge série LCD
Maître I2C 1,4 Mbps x3
I2S/TDM
PWMx8
GPADC 10 bits, 3 canaux
Remarque 1 : Veuillez vous référer aux informations de commande pour connaître la taille de la mémoire détaillée.
| Numéro de modèle. | V200Z-R | Jeu de puces principal | BES2600 |
| Interface | USB2.0, UART, I2C, I2S, périphérique SDIO, MIPI, PWM, GPIO | Norme Wi-Fi | IEEE 802.11a/b/g/n |
| Antenne RF | Antenne embarquée / IPEX | Système d'exploitation pris en charge | RTOS, OpenHarmony |
| Fréquence de fonctionnement | 2,4G : 2,400 ~ 2,4835 GHz 5G : 5,18 GHz ~ 5,825 GHz | Tension de fonctionnement | 1,8 V |
| Dimensions | L xlxh : 28 x 20 x 2,55 mm | Chaîne RF | 1T1R |
| Température de fonctionnement | -20°C à 80°C | Température de stockage | -30°C à 125°C |
| Numéro de pièce. | Descriptif |
| FGV200ZRXX-00 | BES2600, Wi-Fi double bande, a/b/g/n 1T1R, BT5.2, 16 Mo de PSRAM et 16 Mo de Flash sur puce, 28 x 20 mm, avec blindage, antenne d'impression |
| FGV200ZRXX-01 | BES2600, Wi-Fi double bande, a/b/g/n 1T1R, BT5.2, 40 Mo de PSRAM et 32 Mo de Flash sur puce, 28 x 20 mm, avec blindage, antenne d'impression |
