Module Wi-Fi 6 RTL8852BS-CG 6252B-SRB
RTL8852BS-CG
802.11a/b/g/n/ac/ax
SDIO/UART
2T2R
BT5.2/ BLE5.2
13,0 X 15,0 mm
Fn-Link Technology souhaite annoncer un module à faible coût et à faible consommation d'énergie doté de toutes les fonctionnalités Wi-Fi. Il s'agit d'une puce unique IEEE 802.11 a/b/g/n/ac/ax MAC/Baseband/RF WLAN hautement intégrée.Pour le fonctionnement du réseau local sans fil. Le module intégré fournit une interface SDIO pour le Wi-Fi. Le module fournit un mécanisme de coexistence simple et 20 MHz/40 MHz/80 MHz pour garantir la compatibilité ascendante et réseau.
Le module sans fil est conforme à la norme IEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO et la vitesse peut atteindre jusqu'à 1 201 Mbps avec double flux en 802.11ax.
Le module intégré fournit une interface SDIO pour Wi-Fi, une interface UART/PCM pour Bluetooth.
Ce module combo est une solution totale pour une combinaison des technologies Wi-Fi et Bluetooth V5.2.
Le module est spécifiquement développé pour tous les appareils portables.
Général
Système sur puce (SOC) de réseau local sans fil (WLAN) hautement intégré pour les applications WLAN 802.11a/b/g/n/ac/ax.
Prend en charge la double bande simultanée (2,4G/5G).
Fonctionnalités physiques
Multiplexage spatial double flux jusqu'à un débit de données de 1 201 Mbps.
Prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40/80 MHz à 5 GHz.
Prend en charge la formation de faisceaux de transmission.
Interface hôte
Prend en charge l'interface SDIO3.0 à faible consommation (conforme à SDIO 1.1/2.0) pour WLAN
Interface UART/PCM pour Bluetooth.
Fonctionnalités Bluetooth
Prend en charge le système Bluetooth (conforme au logo BT5.2).
Prend en charge la coexistence WLAN/Bluetooth.
Compatible avec Bluetooth v2.1+EDR.
Prise en charge du mode double : LE et BR/EDR simultanés.
Interface numérique hôte BT :
- HCI UART
- PCM pour les données audio
OTT/IPTV/DVB/décodeur, tablette PC, machine publicitaire, TV intelligente, IPC/NVR, équipement de contrôle industriel, enregistreur de voiture, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR/AR, stockage sans fil, imprimante, machine POS, balance électronique, avant/arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, lampadaire intelligent, appareils ménagers intelligents/instrumentation d'appareils ménagers (eau, électricité, Gaz), Smart City et autres produits électroniques grand public.

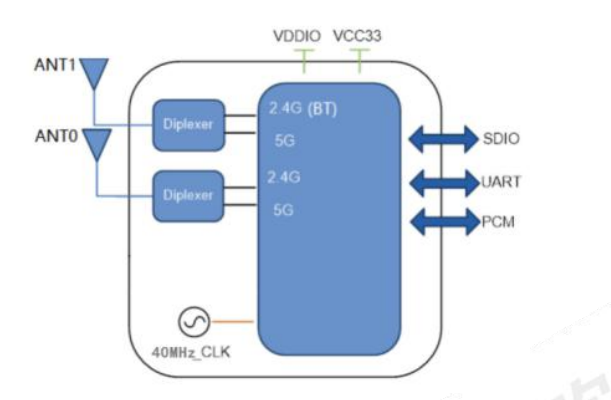

Version 2 antennes :

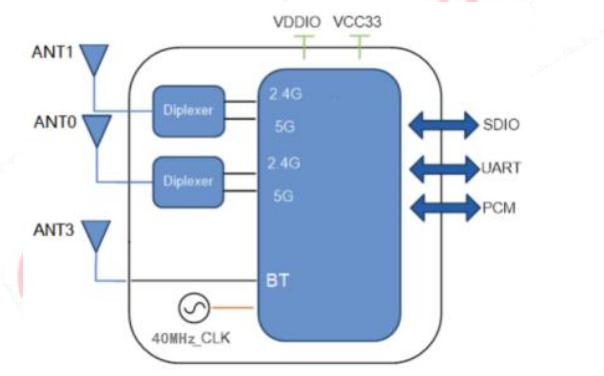

Version 3 antennes :
Numéro de modèle. | 6252B-SRB | Jeu de puces principal | RTL8852BS-CG |
Interface | Wi-Fi : SDIO V1.0/V2.0/V3.0 BT : Uart / PCM | Norme Wi-Fi | IEEE802.11a/b/g/n/ac/ax+BLE5.2 |
Débit de données | 1 200 Mbps | Attestation | RoHS, PORTÉE |
Antenne RF | Antenne externe | Système d'exploitation pris en charge | Android/Linux/iOS/WIN10 |
Fréquence de fonctionnement | 2,4G : 2,400 GHz ~ 2,497 GHz (bande ISM 2,4G) | Tension de fonctionnement | 3,3 V |
Dimensions | L15 * W13 * T1,8 mm | Chaîne RF | 2T2R |
Température de fonctionnement | 0°C à 70°C | Température de stockage | -40°C à 85°C |
Numéro de pièce. | Descriptif |
FG6252BSRB-00 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 2 Antenna ,no shielding,PCB V2.0 |
FG6252BSRB-01 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 antennes, pas de blindage, PCB V2.0 |
| FG6252BSRB-03 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 antennes, avec blindage, PCB V2.0 |
