Nom de produit

Module RTL8852BE-CG Wi-Fi6  6252c-pub-evb

Rtl8852be-cg

802.11a / b / g / n / ac / hache

Mini-pcie

2T2R

30,0 x 26,8 mm

Détails Informations

Introduction

6252C-Pub-EVB est un module hautement intégré qui prend en charge les solutions 802.11ax à 2 flux avec MIMO multi-utilisateurs avec interface réseau LAN MINI-PCI express sans fil. Il combine un WLAN Mac, une bande de base WLAN capable de 2T2R et RF dans une seule puce.

La bande de base implémente MU-Mimo OFDM avec 2T2R. Les caractéristiques incluent deux transmissions de flux spatiales, l'intervalle court-garde (GI), la propagation spatiale et la prise en charge de la bande passante de canaux variantes. De plus, fournit un code de bloc d'espace-temps spatial (STBC), la formation de faisceau de transmission (TXBF) et la vérification de parité à faible densité (LDPC) pour étendre la plage de transmission. Au récepteur, une plage prolongée et une bonne sensibilité minimale sont obtenues en ayant une diversité du récepteur jusqu'à 2 antennes. En tant que destinataire, le module prend également en charge les commentaires explicites de paquets de paquets qui aident les expéditeurs avec une capacité de formation de faisceau.

Pour la compatibilité héritée, le spectre de diffusion de séquence directe (DSSS), le keying de code complémentaire (CCK) et le traitement de la bande de base OFDM sont inclus pour prendre en charge tous les débits de données IEEE 802.11b, 802.11g et 802.11a. Les schémas de modulation de saisie de phase différentiels, DBPSK et DQPSK avec une capacité de brouillage de données sont disponibles, et CCK prend en charge les débits de données hérités, avec un préambule long ou court. Le processeur CCK peut effectuer un double récepteur en fournissant un gain de diversité pour prolonger la plage et améliorer la réception. Les chemins FFT / IFFT à grande vitesse, combinés avec BPSK, QPSK, 16qam, 64qam, 256qam et jusqu'à 1024qam de modulation des sous-porteurs individuels, et évaluent le taux de codage compatible de 1/2, 2/3, 3/4 et 5 / 6, fournir jusqu'à 1201 Mbps pour IEEE 802.11ax MIMO OFDM.

Pour les spécifications avancées 11AX, peut recevoir avec la technologie OFDMA (OFDM Access). La taille RU peut être prise en charge de la petite unité, par exemple, Ru26 et Ru52, 106, 242, 484 et enfin jusqu'à RU996. Le schéma de modulation d'ordre élevé, tel que 1024-QAM, peut également être très bien géré. Pendant ce temps, le nombre Diff de sous-porteuse totale dans le HE-LTF, tels que 1x, 2x et 4x est considéré. Une plus grande efficacité de réseautage peut être obtenue par 1x et une meilleure performance d'estimation des canaux fournie par 4x.

Le module Chip Mac prend en charge le 802.11e pour les applications multimédias, 802.11i et WAPI (infrastructure de confidentialité d'authentification sans fil) pour la sécurité et 802.11n / 802.11ac / 802.11ax pour une efficacité améliorée du protocole MAC. En utilisant des techniques d'agrégation de paquets telles que A-MPDU avec BA et A-MSDU, l'efficacité du protocole est considérablement améliorée. Les mécanismes d'économie d'énergie tels que la sauvegarde de la puissance héritée, le U-APSD et l'économie d'énergie MIMO réduisent la puissance gaspillée pendant le temps d'inactivité et compensent la puissance supplémentaire requise pour transmettre MIMO OFDM. Le RTL8852BE fournit des mécanismes de coexistence hérités simples, 20 MHz / 40 MHz / 80 MHz pour assurer la compatibilité arrière et le réseau.

 Caractéristiques

Général

CMOS Mac, Baseband Phy et RF dans IEEE 802.11a / b / g / n / ac / ax compatible WLAN.

Prise en charge du 802.11ac 2x2, WAVE-2 conforme à Rx Mu-Mimo.

Support 802.11ax 2x2, avec OFDMA et MU-Mimo, par 4 types Format PPDU, tels que He-Su-pppdu, He-er-Su-pppdu, He-Mu-Pppdu ​​et He-Tb-Pppdu.

Solution MIMO complète802.11n pour la bande 2,4 GHz et 5 GHz, 20 MHz / 40 MHz / 80 MHz de bande passante, jusqu'à 1201 Mbps.

IEEE 802.11e / i / h / k, WAPI, WPA3.

Prise en charge STBC, LDPC.

Oscillateur 32K intégré pour la gestion de l'alimentation.

Interface hôte

Se conforme à la révision des spécifications de base PCI Express 1.1.

Fonctionnalités Bluetooth

Aucun.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public

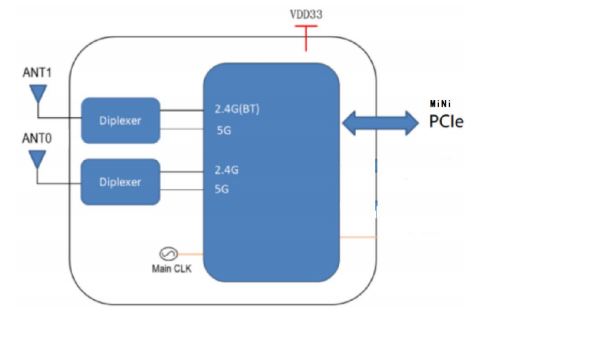

 Diagramme

 Paramètres

 Informations de commande
