Module Wi-Fi6 6252B5-PRB

RTL8852BE-VR-CG 2T2R
802.11a / b / g / n / ac / hache
PCIe / UART BT5.2
13,0 x 15,0 mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • Wi-Fi 6

  • BT5.0 et plus

  • Realtek

  • 2T2R

  • Sélectionner

  • Interface PCIE

Nom de produit

Module Wi-Fi6 RTL8852BE-VR-CG  6252b5-prb

RTL8852BE-VR-CG

802.11a / b / g / n / ac / hache

PCIe / UART

2T2R

BT5.2 / BLE5.2

13,0 x 15,0 mm


Détails Informations

Introduction

Le 6252B5-PRB est une seule puce hautement intégrée qui prend en charge les solutions 802.11ax à 2 flux avec MIMO multi-utilisateurs (entrée multiple, débat multiple) avec contrôleur d'interface réseau PCI Express (WLAN) PCI Express et interface HS-UART sans fil (WLAN) . Il combine un WLAN Mac, une bande de base WLAN capable de 2T2R et RF dans une seule puce. Le 6252B5-PRB fournit une solution complète pour un appareil sans fil et Bluetooth intégrés haute performance. Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT. Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.

 Caractéristiques

Caractéristiques générales

CMOS Mac, PHY de bande de base et RF dans une seule puce pour IEEE 802.11a / b / g / n / AC / AX WLAN compatible.

Prise en charge des canaux de bande 2,4 GHz et 5 GHz.

Débit de données Phy maximum jusqu'à 286,8 Mbps en utilisant une bande passante 20 MHz, 573,5 Mbps en utilisant une bande passante de 40 MHz et 1201 Mbps en utilisant une bande passante de 80 MHz.

Compatible en arrière avec les appareils 802.11a / b / g tout en fonctionnant à des débits de données 802.11n.

Compatible en arrière avec les appareils 802.11a / n / AC tout en fonctionnant à des débits de données 802.11ax.

IEEE 802.11a / b / g / n / ac / ax compatible WLAN.

IEEE 802.11e Amélioration de la QoS (WMM).

IEEE 802.11i (WPA, WPA2, WPA3). Services d'authentification des clés ouverts, partagés et par paire.

Transmission de bande passante de la bande passante.

Interface WLAN

PCIE LTR / L1.Off État pris en charge.

Fonctionnalités Bluetooth

Se conforme à HS-UART avec un taux de bauds configurable pour Bluetooth.

Prise en charge du système Bluetooth 5 (conforme au logo BT 5.2).

Compatible avec Bluetooth V2.1 + Edr.

Prise en charge du mode double: LE et Br / Edr simultanés.

Prend en charge plusieurs états à basse énergie.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

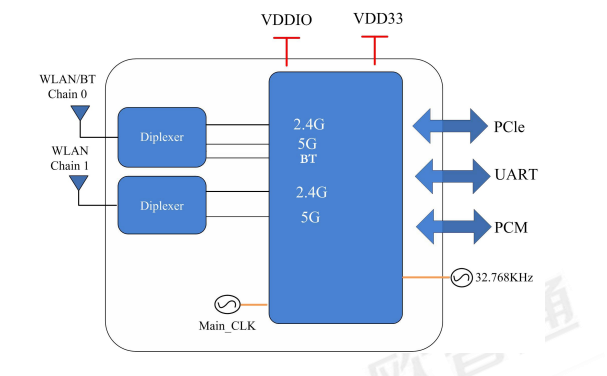

 Diagramme

Diagramme de blocs 6252B5-PRB

 Paramètres

Modèle n °

6252b5-prb

Chipset principal

RTL8852BE-VR-CG

Interface

WiFi: PCIe

Bt: uart

Norme Wi-Fi

IEEE802.11a / b / g / n / ac / ax + bt5.2

Débit de données

1200 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g) 5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension

L13 * W15 * T2.37 mm

Chaîne RF

2T2R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FG6252B5PR-00

RTL8852BE-VR-CG, A / B / G / N / AC / AX Wi-Fi, 2T2R, BT5.2, 13 * 15 mm, PCIe, UART

(PIN WiFi5 8822BE)
