Nom du produit
QCA6391 Module Wi-FI6 8291m-PR
QCA6391
DBS 802.11A / B / G / N / AC / AX
Pcie / uart
2T2R
BT5.1 / BLE5.2
22.0 x 30.0mm
Détails informations
Caractéristiques
Système sur puce de réseau local sans fil hautement intégré (SOC) pour les applications WLAN de 2,4 g / 5g 802.11AX.
Conforme à IEEE 802.11A / B / G / N / AC / AXE.
Prend en charge la sortie multiple multi-entrées multi-utilisateurs multi-utilisateurs (MU-MIMO).
Double bande simultanée (DBS) avec double Mac, jusqu'à 1774,5 Mbps Taux de données (2x2 + 2x2 11Ax DBS) prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz.
Sélection de fréquence dynamique (DFS, détection de radar).
Déchargement du trafic pour une utilisation minimale hôte à 11AC / AXED
Prend en charge une interface PCIe basse POWER (W / L1 sous-état) pour l'interface WLAN et UART / PCM pour Bluetooth.
Prend en charge Bluetooth V5.1, BLE, ANT + et Soyez compatible avec Bluetooth 1.2, 2.x + Améliorer le débit de données.
Prend en charge la coexistence de WLAN-Bluetooth et la coexistence LTE-5G / ISM.
Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans nécessiter un PA externe.
BT Host Interface numérique:
- HCI UART (jusqu'à 3,2 Mbps)
- PCM pour les données audio
Standard m.2 2230 clé Eface doré
Applications
OTT / IPTV / DVB / SET-TOP Boîte, Tablette PC, Machine publicitaire, TV intelligent, IPC / NVR, Équipement de commande industriel, Enregistreur de voitures, Soiffeuse intelligente, Projecteur intelligent, Réalité virtuelle, VR / AR, Stockage sans fil, Stockage sans fil Machine, Échelle électronique, Véhicule avant / arrière, Drone, Robot, Transmetteur HDMI, Passerelle intelligente, Education, Jouets, Lampes d'éclairage, Street intelligent, Appareils de maison intelligents / Électroménager Instrumentation (eau, électricité, gaz), Ville intelligente et Autres produits électroniques de consommation

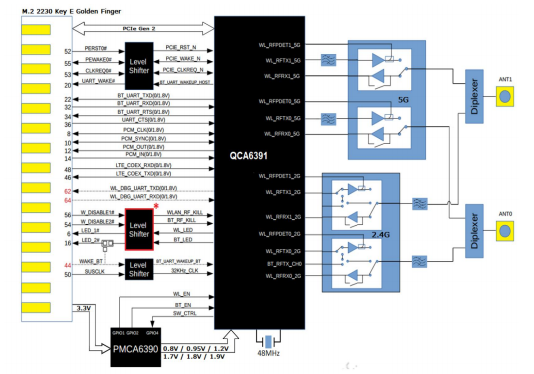

Diagramme
Paramètres
Modèle non | 8291m-PR | Chipset principal | QCA6391 |
Interface | Pcie / uart | Standard WiFi | DBS802.11A / B / G / N / AC / AX + BLE5.2 |
Débit de données | 1800 Mbps | Certification | RoHs, atteindre |
Antenne RF | Antenne externe | OS soutenu | Linux / Android / Windows |
Fréquence de fonctionnement | 2.4g: 2.400GHZ ~ 2.497GHz (groupe ISM 2.4G) | Tension de fonctionnement | 3.3v |
Dimension | L22 * W30 * T2.2 mm | Chaîne RF | 2T2R |
Température de fonctionnement | -30 ° C à 70 ° C | Température de stockage | -40 ° C à 125 ° C |
Informations de commande
Numéro de pièce | La description |
FG8291MPRX-00 | QCA6391 (QCA1064), clé M.2 2230 E, 2x2, 802.11A / B / G / N / AC / AX BT5.1DBS 2G & 5G |
