Module Wi-Fi 6 8291M-PR

QCA6391 2T2R
DBS 802.11a / b / g / n / ac / ax
PCIe / UART BT5.1
22,0 x 30,0 mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • Wi-Fi 6

  • BT5.0 et plus

  • QCA

  • 2T2R

  • Sélectionner

  • Interface PCIE

Nom de produit

Module QCA6391 Wi-Fi 6  8291m-pr

QCA6391

DBS 802.11a / b / g / n / ac / ax

PCIe / UART

2T2R

BT5.1

22,0 x 30,0 mm


Détails Informations

Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi et Bluetooth. Le module hautement intégré fait les possibilités de la navigation Web, VoIP, les applications Bluetooth HeadSets.

Avec des capacités d'itinérance transparentes et une sécurité avancée, pourrait également interagir avec les points d'accès 802.11a / b / g / n / AC / AX 2x2 des fournisseurs dans le LAN sans fil. Le module sans fil est conforme à l'IEEE 802.11 A / B / G / N / AC / AX 2x2 MIMO Standard et il peut atteindre jusqu'à une vitesse de 1774,5 Mbps (2x2 80MHz 11ax + 2x2 40MHz 11ax DBS).

Le module intégré fournit une interface PCIE pour l'interface Wi-Fi, UART / PCM pour Bluetooth.

Ce module compact est une solution totale pour une combinaison de technologie Wi-Fi et Bluetooth V5.1.

Le module est spécifiquement développé pour tous les appareils portables.

 Caractéristiques

Système sur le réseau local sans fil hautement intégré (WLAN) Système sur puce (SOC) pour les applications WLAN 2,4 g / 5G 802.11ax.

Conforme à IEEE 802.11a / b / g / n / ac / ax.

Prend en charge 2x2 multi-utilisations multiples multiples-entrées (MU-MIMO).

Double bande simultanée (DBS) avec double Mac, jusqu'à 1774,5 Mbps de données de données (2x2 + 2x2 11ax DBS) prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz.

Sélection de fréquence dynamique (DFS, détection radar).

Trafic de déchargement pour une utilisation minimale de l'hôte à des vitesses 11ac / ax.

Prend en charge l'interface PCIe à faible puissance (W / L1 sous-État) pour l'interface WLAN et UART / PCM pour Bluetooth.

Prend en charge Bluetooth V5.1, BLE, ANT + et être en arrière compatible avec Bluetooth 1.2, 2.x + Améliorer le débit de données.

Prend en charge la coexistence du WLAN-Bluetooth et la coexistence LTE-5G / ISM.

Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans nécessiter un PA externe.

Interface numérique hôte BT:

- HCI UART (jusqu'à 3,2 Mbps)

- PCM pour les données audio

Interface standard M.2 2230 Clé E Golden Finger.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

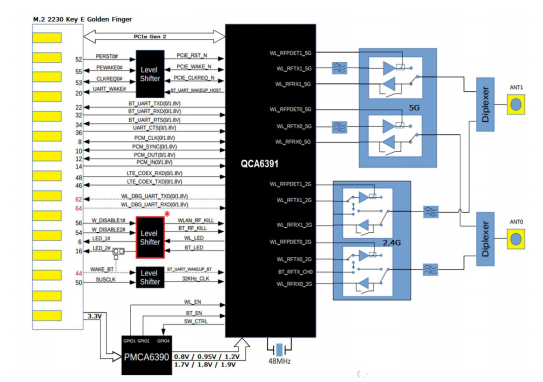

 Diagramme

Module 8291m-PR

 Paramètres

Modèle n °

8291m-pr

Chipset principal

QCA6391

Interface

Wi-Fi: PCIe

BT: UART / PCM

Norme Wi-Fi

DBS802.11A / B / G / N / AC / AX + BLE5.2

Débit de données

1800 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Linux / Android / Windows

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g) 5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension

L22 * W30 * T2.2 mm

Chaîne RF

2T2R

Température de fonctionnement

-30 ° C à 70 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FG8291MPRX-00

QCA6391 (QCA1064), M.2 2230 E KEY, 2X2, 802.11A / B / G / N / AC / AX BT5.1 DBS 2G & 5G
