Module Wi-Fi 6 N200AK-SR

AIC8800D 1T1R
802.11a / b / g / n / ac / hache
BT5.0 / BLE5.0 SDIO / UART
12,0 x 12,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: SRRC

État de disponibilité:
  • Wi-Fi 6

  • BT5.0 et plus

  • AIC

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

Module Wi-Fi 6 AIC8800D  N200ak-sr

AIC8800D   11ax

SDIO / UART   1T1R

BT5.0 / BLE5.0

12,0 x 12,0 mm


Détails Informations

Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a le Wi-Fi 6 (2,4G 802.11a / b / g / n / ac / ax + 5G 802.11a / n / ac / ax ) et les fonctionnalités Bluetooth 5.0. Sa fonction WLAN prend en charge l'interface SDIO 2.0 et BT ne prend en charge que l'interface UART. Le module fournit un héritage simple et un mécanisme de coexistence 20 MHz / 40 MHz pour assurer la compatibilité arrière et le réseau. Le taux de module sans fil peut atteindre jusqu'à 229 Mbps @ Rx et 286.8@tx.

 Caractéristiques

Général

Conforme à IEEE 802.11a / b / g / n / ac / ax.

Prise en charge de la bande passante 2,4g + 5G, bande passante 20/40 MHz.

Wi-Fi Security WEP / WPA / WPA2 / WPA3-SAE PERSONNEL, MFP.

Soutenez simultanément STA, softap, Wi-Fi Direct.

Soutenez STBC, Forme de faisceau.

Soutien Wi-Fi 6 TWT.

PHY FEAUX

Jusqu'à 229 Mbps @ Rx et 286.8Mbps@tx PHY Taux en utilisant la bande passante de 40 MHz.

Interface hôte

Support, SDIO 2.0, UART ou USB2.0.

Prend en charge la coexistence de Wlan-Bluetooth.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

Diagramme

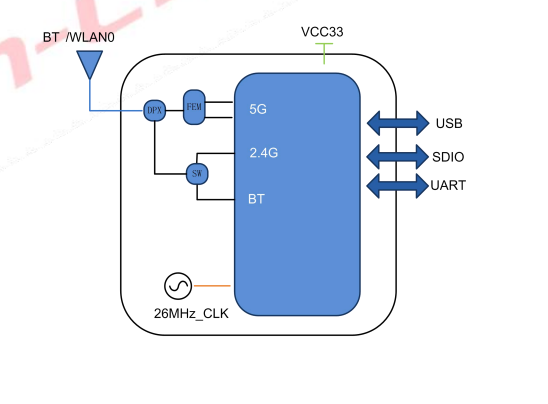

Diagramme de blocs N200AK-SR

 Paramètres

Modèle n °

N200ak-sr

Chipset principal

AIC8800D

Interface

Wi-Fi: SDIO 2.0

Bt: uart

Norme Wi-Fi

IEEE802.11a / b / g / n / ac / ax+ BLE5.0

Débit de données

TX: 286,8 Mbps RX: 229.4 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz (bande ISM 2,4 g)

5.8g: 4,900 GHz ~ 5,845 GHz (bande ISM 5.0g)

Tension de fonctionnement

3.3 V

Dimension

L12 * W12 * H 2,35 mm (avec blindage)

L12 * W12 * H 1,7 mm (sans blindage)

Chaîne RF

1T1R

Température de fonctionnement

-20 ° C à 80 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

FGN200AKSR-00

AIC8800D, A / B / G / N / AC / AX Wi-Fi 2.4G / 5G + BT5.0 1T1R, 12x12mm, SDIO, UART, Antenne unique, avec version de blindage

FGN200AKSR-01

AIC8800D, A / B / G / N / AC / AX 2,4G + 5G Wi-Fi + BT5.0, 1T1R, 12x12 mm, antenne unique, sans blindage
