ASR1603 Module Cat.1 P103n-u
ASR1603
Antenne unique
LTE / Cat.1
LTE, USB2.0, UART, PCM, (U) SIM, Audio, ADC, GPIO
22,9 x 21,9 mm

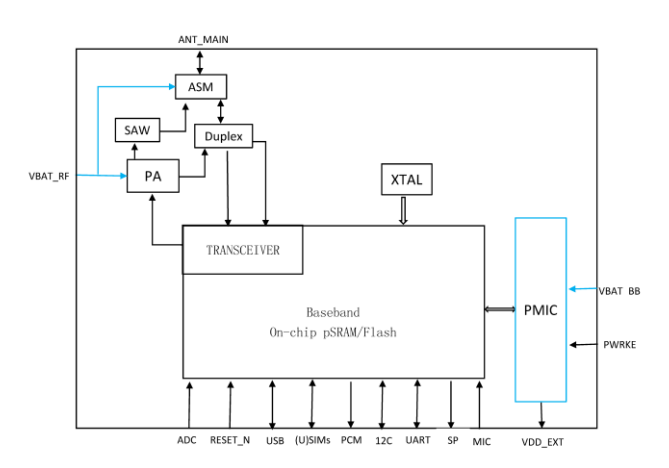

P103N-U est un module LTE Cat1 hautement intégré qui prend en charge les bandes LTE-FDD et LTE TDD. Il Caractéristiques du sous-système de traitement des applications, sous-système de communication, codec audio et SOC intégrés psram. Le sous-système MCU et AP sont en mesure d'exécuter des RTO et des applications utilisateur.
Ce module compact est un choix parfait pour varier l'application M2M, comme le système de sécurité, les routeurs, le sans fil Pos, pda.
Soc
ASR1603E Système très rentable sur Chip.
Processeur d'application ARM Cortex-R5 jusqu'à 832 MHz d'horloge.
PSRAM 16 Mo intégré et Flash QSPI 16 Mo.
Modem
FDD / TDD LTE Cat1.
FDD B1 / B3 / B5 / B8.
TDD B34 / B38 / B39 / B40 / B41.
Un codec audio
Codec audio et audio de haute qualité intégrés.
Entrée à micro unique.
Sortie RCV différentielle mono.
Suppression du bruit et annulation d'écho.
Interfaces périphériques
1 x périphérique USB2.0
2 x interface UART
1 x PCM Master pour le codec audio externe
1 x i2c
1 x 12 bits ADC
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, révertaire intelligent, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.
| Modèle n ° | P103n-u | Chipset principal | ASR1603 |
| Interface | LTE, USB2.0, UART, PCM, (U) SIM, Audio, ADC, GPIO | Certification | Rohs, portée |
| Antenne | Antenne unique | OS pris en charge | Android / Linux / Windows |
| Dimension | L x W x H: 22,9 x 21,9 x2,4 mm | Tension de fonctionnement | 3.8 V |
| Température de fonctionnement | -35 ° C à 75 ° C | Température de stockage | -40 ° C à 90 ° C |
| Débit | Liaison descendante / 10 Mbps de liaison montante / 5Mbps | Caractéristique principale | 4G LTE Cat.1 |
| N ° de pièce | Description |
| FGP103NUXX-00 | ASR1603, LTE-FDD B1 / B3 / B5 / B8, LTE-TDD B34 / B38 / B39 / B40 / B41, 3.8 V, 22.9x21.9x2,4 mm, avec blindage |
