Module Wi-Fi 6189S-SF

Rtl8189ftv-vc-cg
2,4g Wi-Fi 1T1r
Interface SDIO
14.8x18.2 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification Disponible: CE, FCC, IC, NCC, TELEC, KCC, SRRC, UKCA, IMDA, NBTC
État de disponibilité:
  • 2,4 g

  • Sans bt

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

RTL8189FTV-VC-CG Module Wi-Fi 6189S-SF

Rtl8189ftv-vc-cg

2.4G Wi-Fi

Interface SDIO

1T1R

14.8x18.2 mm


Détails Informations

Introduction

6189S-SF est un périphérique d'interface réseau SDIO SDIO hautement intégré et excellente. Connexion sans fil à grande vitesse jusqu'à 150 Mbps. Il peut être facilement fabriqué sur le processus SMT.

Cette conception du module WLAN est basée sur Realtek RTL8189FTV-VC-CG. Il s'agit d'un contrôleur d'interface réseau SDIO Unique sans fil hautement intégré (WLAN) conforme à la spécification 802.11n. Il combine un Mac, une bande de base de 1T1R capable et RF dans une seule puce.

Il est conçu pour fournir d'excellentes performances avec une faible consommation d'énergie et améliorer les avantages d'un système robuste et rentable.

Ce module compact est une solution totale pour la technologie Wi-Fi.

Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.

 Caractéristiques

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

CMOS Mac, PHY de bande de base et RF dans une seule puce pour WLAN compatible 802.11b / g / n.

L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

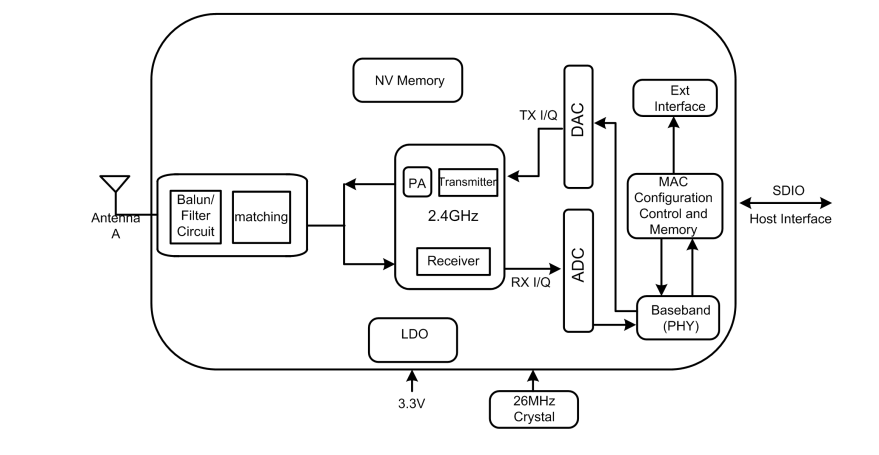

 Diagramme

Module 6189S-SF

 Paramètres

Modèle n °

6189s-sf

Chipset principal

Rtl8189ftv-vc-cg

Interface

Wi-Fi: SDIO

Norme Wi-Fi

IEEE802.11 b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

À bord   Antenne

OS pris en charge

Android / Linux / Win CE / IOS / XP / WIN7

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L14.8 * W18.2 * T2.2 mm

Chaîne RF

1T1R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

FG6189SSFX-00

RTL8189FTV-VC-CG B / G / N, Wi-Fi, 1T1R, 18.2x14,8 mm, SDIO, PCB V1.0 avec antenne
