HI3861L Module Wi-Fi 3161A-SL
HI3861L
2.4G Wi-Fi
SDIO
1T1R
12.0x12.0 mm
Détails Informations

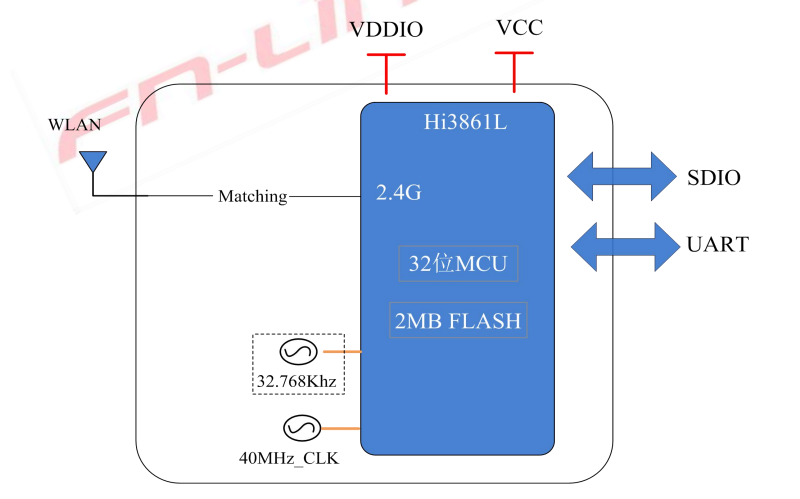

3161A-SL est un module Wi-Fi hautement intégré 2,4 GHz qui prend en charge le circuit de base et RF IEEE 802.11b / g / n. Il prend en charge la bande passante standard de 20 MHz et la bande passante étroite de 5 MHz / 10 MHz, et fournit un taux de couche physique jusqu'à 72,2 Mbit / s. La bande de base Wi-Fi prend en charge la technologie de multiplexage de division de fréquence orthogonale (OFDM) et est en arrière compatible avec le spectre d'écart de séquence directe (DSSS) et les technologies complémentaires de code de code (CCK), offrant divers débits de données définis dans l'IEEE 802.11 b / g / n protocole.
Le chipset de module intègre un microprocesseur 32 bits haute performance, un moteur de sécurité matérielle et diverses interfaces périphériques, y compris les SPI, UART, I2C, PWM, GPIO et ADC multicanaux. De plus, il fournit des interfaces esclaves SDIO2.0 à grande vitesse, avec une fréquence d'horloge allant jusqu'à 50 MHz. Son SRAM et son flash intégrés peuvent fonctionner indépendamment et même la programmation est autorisée sur le flash.
Caractéristiques générales
Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).
Taux maximum de 72,2 Mbit / s @ HT20 MCS7.
Dissipation de faible puissance.
Puissance de transmission élevée.
Sensibilité élevée.
Phy supportant IEEE 802.11b / g / n.
MAC PARTICULATION IEEE802.11 D / E / H / I / K / V / W.
Module Horloge 32K intégrée.
WFA WPA, WFA WPA2 Personal, et WPS2.0 pour Wi-Fi.
INTÉRIEUR 352 KB SRAM et 288 KB ROM.
Chipset principal intégré MCU 32 bits et mémoire flash 2 Mo.
Interface WLAN
Interface SDIO pour Wi-Fi.
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.
Modèle n ° | 3161A-SL | Chipset principal | HI3861L |
Interface | Wi-Fi: SDIO | Norme Wi-Fi | IEEE802.11b / g / n |
Débit de données | 72.2 Mbps | Certification | Rohs, portée |
Antenne RF | Antenne externe | OS pris en charge | Android / Linux / Win CE / IOS / XP / Win7 / Win10 |
Fréquence de fonctionnement | 2,4 g: 2,400 ～ 2,4835 GHz | Tension de fonctionnement | 3.3 V |
Dimension | L12.0 * W12.0 * T2.30 mm | Chaîne RF | 1T1R |
Température de fonctionnement | -40 ° C à 85 ° C | Température de stockage | -40 ° C à 85 ° C |
N ° de pièce | Description |
Fg3161aslx-00 | HI3861L, B / G / N Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V1.0 sans halogène, sans avec blinding.tvs |
| FG3161aslx-01 | HI3861L, B / G / N Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V1.0 sans halogène, sans Avec SHIELDING.TVS, pas de RTC. |
| FG3161Aslx-02 | HI3861L, B / G / N Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V2.0 sans halogène, sans avec SHIELDING.TVS, (nouveau HDK) |
| FG3161Aslx-03 | HI3861L, B / G / N Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V2.0 sans halogène, sans avec SHIELDING.TVS, pas de RTC. (Nouveau HDK) |
