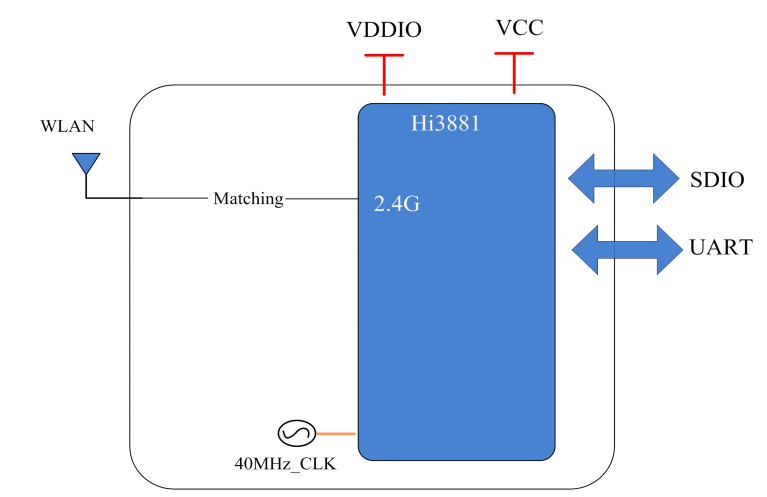

HI3881 Module Wi-Fi 3181A-S
Hi3881
2.4G Wi-Fi
SDIO
1T1R
12.0x12.0 mm
3181A-S est un module Wi-Fi hautement intégré 2,4 GHz qui prend en charge le circuit de base et RF IEEE 802.11b / g / n. Il prend en charge la bande passante standard de 20 MHz et la bande passante étroite de 5 MHz / 10 MHz, et fournit un taux de couche physique jusqu'à 72,2 Mbit / s. La bande de base Wi-Fi prend en charge la technologie de multiplexage de division de fréquence orthogonale (OFDM) et est en arrière compatible avec le spectre d'écart de séquence directe (DSSS) et les technologies complémentaires de code de code (CCK), offrant divers débits de données définis dans l'IEEE 802.11 b / g / n protocole.
Chipset de module comprenant le SPI, UART, I2C, PWM, GPIO et ADC multicanal. De plus, il fournit des interfaces esclaves SDIO2.0 à grande vitesse, avec une fréquence d'horloge allant jusqu'à 50 MHz.
Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).
Taux maximum de 72,2 Mbit / s @ HT20 MCS7.
Interface SDIO pour Wi-Fi.
Puissance de transmission élevée.
Sensibilité élevée.
Phy supportant IEEE 802.11b / g / n.
MAC PARTICULATION IEEE802.11 D / E / H / I / K / V / W.
WFA WPA, WFA WPA2 Personal, et WPS2.0 pour Wi-Fi.
OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.
Modèle n ° | 3181A-S | Chipset principal | Hi3881 |
Interface | Wi-Fi: SDIO | Norme Wi-Fi | IEEE802.11b / g / n |
Débit de données | 72.2 Mbps | Certification | Rohs, portée |
Antenne RF | Antenne externe | OS pris en charge | Android / Linux / Win CE / IOS / XP / Win7 / Win10 |
Fréquence de fonctionnement | 2,4 g: 2,400 ～ 2,4835 GHz | Tension de fonctionnement | 3.3 V |
Dimension | L12 * W12 * T2.3 mm (avec blindage) L12 * W12 * T1,7 mm (non blindage) | Chaîne RF | 1T1R |
Température de fonctionnement | -40 ° C à 85 ° C | Température de stockage | -40 ° C à 85 ° C |
N ° de pièce | Description |
FG3181Asxx-00 | HI3881, B / G / N Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V1.0 sans halogène, avec blindage, téléviseurs. |
| FG3181Asxx-01 | HI3881, b / g / n Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V1.0 sans l'halogène, sans blindage, LDO, téléviseurs, tout capuchon |
| FG3181Asxx-02 | HI3881, b / g / n Wi-Fi, 1T1R, 12x12mm, SDIO, PCB V1.0 sans l'halogène, sans blindage, LDO, téléviseurs, tout capuchon |
| FG3181Asxx-03 | HI3881, b / g / n, 1t1r, 12x12mm, sdiO2.0, sans blindage, version ldo, （nouveau HDK) |
