Nom du produit

PSO211  Module CPL-IoT  3121N-ISC

PSO211

0,5-5,7 MHz

UART/GPIO/PWM/I2C/ADC

Microcontrôleur : Cortex M3, 200 MHz

20,0x14,2 mm

Informations détaillées

Introduction

Le 3121N-ISC est un module de communication PLC (Power Carrier) entièrement intégré avec une taille ultra-miniature, une structure compacte et un câblage simple.  Il peut être largement utilisé dans l'éclairage public intelligent, la maison intelligente, le stationnement intelligent, la climatisation centrale et largement utilisé dans les équipements terminaux d'Internet des objets électriques et d'autres scénarios d'application de communication instantanée PLC.

Le 3121N-ISC est basé sur le chipset HiSilicon PSO211, qui intègre un modem de communication CPL multimode haute vitesse/basse vitesse et un processeur ARM Cortex-M3. Le chipset PSO211 prend en charge P1901.1 et prend en charge la modulation OFDM/FSK.

Le 3121N-ISC fournit des interfaces périphériques riches telles que UART, PWM, GPIO, I2C, ADC, etc., et intègre le Line-Driver intégré. Équipé du système d'exploitation open source Huawei IoT LiteOS, il offre un environnement de développement plus ouvert et un système d'exploitation plus rapide et plus sûr.

 Caractéristiques

Performances du processeur et du stockage

Processeur Cortex-M3 haute performance, fréquence de travail 200 MHz.

SRAM intégrée 256 Ko.

Fonctionnalités de la couche physique

Réalisez un sous-ensemble de la norme IEEE 1901.1. Pour les puces qui utilisent également ce sous-ensemble, elles peuvent réaliser l’interconnexion et l’interopérabilité.

Prend en charge deux bandes de fréquences de 0,5 à 3,7 MHz et de 2,5 à 5,7 MHz. Les bandes de fréquences peuvent être configurées par logiciel.

Adoptez la technologie OFDM ; prend en charge le mode de modulation BPSK, QPSK.

Prend en charge les fonctions FEC et CRC, de puissantes capacités de débruitage et de correction d'erreurs.

Fonctionnalités MAC

Prend en charge TDMA et CSMA/CA et fournit un mécanisme d'évitement des conflits.

Prend en charge la segmentation et la réorganisation des données pour améliorer l’efficacité de la transmission.

Prend en charge le mécanisme de retransmission des données.

Prend en charge la qualité de service à 4 niveaux pour répondre aux différentes exigences de qualité des services commerciaux.

Fonctionnalités réseau

Prend en charge la mise en réseau automatique et rapide, les scénarios de réseau typiques à 200 échelles et à 2 niveaux, la mise en réseau rapide complète en 10 secondes et prend en charge une communication rapide.

Prise en charge du routage dynamique et de l'adressage multi-chemins.

Interfaces périphériques

Interface I2C, interface UART, interface GPIO, sortie PWM, entrée ADC.

Indicateurs de communication

Le débit maximal de la couche physique est de 0,507 Mbit/s et celui de la couche application est de 80 Kbps.

La sensibilité de réception est meilleure que 0,2 mVpp.

Consommation d'énergie et autres

Consommation d'énergie statique ≤0,15 W (le réseau n'envoie pas de paquets).

Puissance de fonctionnement dynamique ≤0,7W.

Plage de température de fonctionnement : -40°C à +85°C.

Plage de température de stockage : -40°C à 125°C.

Taille de l'emballage : LxlxH :20,00*14,20*2,10 mm.

 Applications

Pilote/Panneau LED

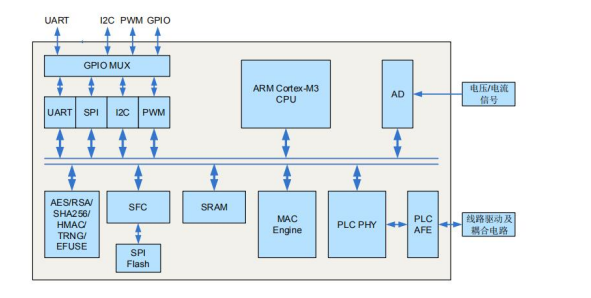

 Schéma fonctionnel

 Paramètres

 Informations de commande
