Module IdO 6110H-IX

Rtl8710bx
2.4g Wi-Fi
UART, GPIO, PWM, I2C
1T1R
18.0 x 20.0mm
État de disponibilité:
  • 2,4 g

  • Sans bt

  • Realtek

  • 1T1R

  • Iot modules avec MCU

  • Sélectionner

Nom du produit

RTL8710BX IOT Module 6110H-IX

Rtl8710bx

2.4g Wi-Fi

UART, GPIO, PWM, I2C

1T1R

18.0 x 20.0mm




Détails informations


 Caractéristiques

Général

18.0mm * 20.0mm * 3.21mm

CMOS Mac, PHY BASTBAND et RF dans le module pour 802,11b / g / n Compatible WLAN

Terminez la solution 802.11n pour la bande 2.4G

150 Mbps reçoivent un taux de recherche Phy et 150 Mbps Transmettez le taux de Phy à l'aide de la bande passante de 40 MHz

Normes soutenues

802.11b / g / n Compatible WLAN

802.11E Amélioration de la qualité de service (WMM)

802.11i (WPA, WP2). Ouvrir, clé partagée et services d'authentification de clé paire

Support direct WiFi

Protocole TCP / IP léger

WLAN PHY Caractéristiques

802.11N OFFRM

Une transmission et un chemin de réception (1T1R)

Transmission de la bande passante de 20 MHz et 40 MHz

Intervalle de garde courte (400ns)

Taux de données maximum 54Mbps en 802.11g et 150 Mbps en 802.11n

Interface hôte

1 UART à grande vitesse

1 i2c

6 pwm

1 SPI

Gpio

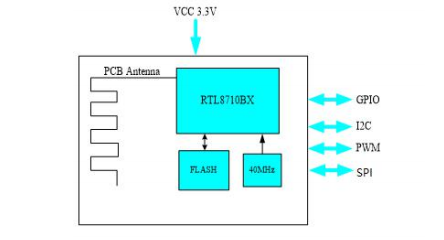

 Diagramme


 Paramètres


Modèle non

6110H-IX

Chipset principal

Rtl8710bx

Interface

UART, GPIO, I2C, PWM


BStandard Luetooth

/

Débit de données

150mbps

Certification

RoHs, atteindre

Antenne RF

Antenne à bord

OS soutenu

Android / Linux

Fréquence de fonctionnement

2.400 ~ 2.4835GHz


Tension de fonctionnement

3.3v

Dimension

L18.0 * W20.0 * T3.21mm

Chaîne RF

1T1R

Température de fonctionnement

-20 ° C à + 85 ° C


Température de stockage

-40 ° C à 125 ° C
