Module Wi-Fi H158A-S

SV6158P 1T1R
2.4G Wi-Fi
Interface SDIO
12,0 x 12,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, SRRC
État de disponibilité:
  • 2,4 g

  • BT5.0 et plus

  • Icommsemi

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

Module Wi-Fi SV6158P H158A-S

Sv6158p

2.4G Wi-Fi

Interface SDIO

1T1R

12,0 x 12,0 mm


Détails Informations

Introduction

H158A-S est un périphérique d'interface réseau SDIO2.0 SDIO2.0 à performance très intégrée et excellente. Basé sur le chipset ICOMM SV6158. Il prend en charge la norme 802.11b / g / n.

 Caractéristiques

Caractéristiques générales

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

CMOS Mac, PHY de bande de base et RF dans une seule puce pour WLAN compatible 802.11b / g / n.

Wi-Fi 1 T 1 r permet aux débits de données prenant en charge jusqu'à 150 Mbps PHY.

Mode 1bit / 4bits pris en charge, horloge jusqu'à 50 MHz.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

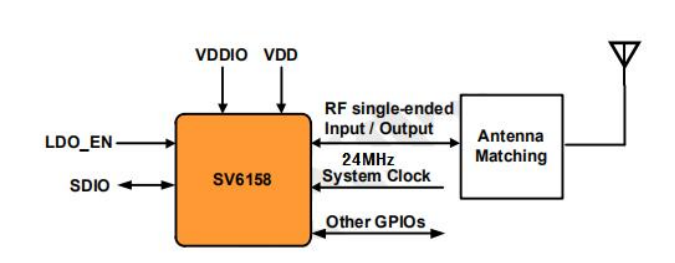

 Diagramme

Module H158A-S

 Paramètres

Modèle n °

H158A-S

Chipset principal

Sv6158p

Interface

Wi-Fi: SDIO

BT: SDIO

Norme Wi-Fi

IEEE802.11 b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Externe  Antenne

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L12.0 * W12.0 * T1,7 mm

Chaîne RF

1T1R

Température de fonctionnement

-40 ° C à 85 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

FGH158Asxx-00

SV6158P, B / G / N, WiFi 2.4G, 1T1R, SDIO, avec trou de tampon.

FGH158Asxx-01

SV6158P, B / G / N, WiFi 2.4G, 1T1R, SDIO, avec connecteur IPEX.
FGH158Asxx-02 SV6158P, b / g / n, WiFi 2.4G, 1T1R, SDIO, avec trou de tampon, avec blindage
FGH158Asxx-03 SV6158, b / g / n, 1t1r, 12 * 12, sdio2.0, version LDO.
