Module Wi-Fi 6188S-UF

Rtl8188ftv
2,4g Wi-Fi 1T1r
Interface USB 2.0
14.8x18.2 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, IC, RRC, NCC, KCC, WPC, ENACOM, FAC, RCM, TELEC
État de disponibilité:
  • 2,4 g

  • Sans bt

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface USB

Nom de produit

RTL8188FTV Module Wi-Fi 6188S-UF

Rtl8188ftv

2.4G Wi-Fi

Interface USB2.0

1T1R

14.8x18.2 mm


Détails Informations

Introduction

6188S-UF est une petite taille et un profil bas du module Wi-Fi, la taille de la carte est de 14,8 mm * 18,2 mm avec une épaisseur de module de 1,9 mm. Il peut être facilement fabriqué sur le processus SMT et très adapté aux tablettes PC, Ultra Book, Appareil mobile et consommation. Il fournit une interface USB pour le Wi-Fi.

Le module fournit des mécanismes de coexistence simple et 20 MHz / 40 MHz pour assurer la compatibilité arrière et le réseau.

6188S-UF utilise une puce Wi-Fi hautement intégrée basée sur le processus COMS avancé. 6188S-UF intègre des blocs de fonction Wi-Fi entiers dans une puce, tels que USB / PCM, Mac, BB, AFE, RFE, PA, EEPROM et LDO / SWR, sauf moins de composants passifs sont restés sur PCB.

Ce module compact est une solution totale pour la technologie Wi-Fi.

Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.

 Caractéristiques

FG6188SUFX-00 / 01/03/04:

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

USB pour Wi-Fi.

Prise en charge des normes IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.

Sécurité au niveau de l'entreprise qui peut appliquer la certification WPA / WPA2 pour Wi-Fi.

L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.

FG6188SUFX-05:

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

USB pour Wi-Fi.

Prise en charge des normes IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.

Sécurité au niveau de l'entreprise qui peut appliquer la certification WPA / WPA2 pour Wi-Fi.

L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.

Trou de tampon; Version d'antenne externe.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

 Diagramme

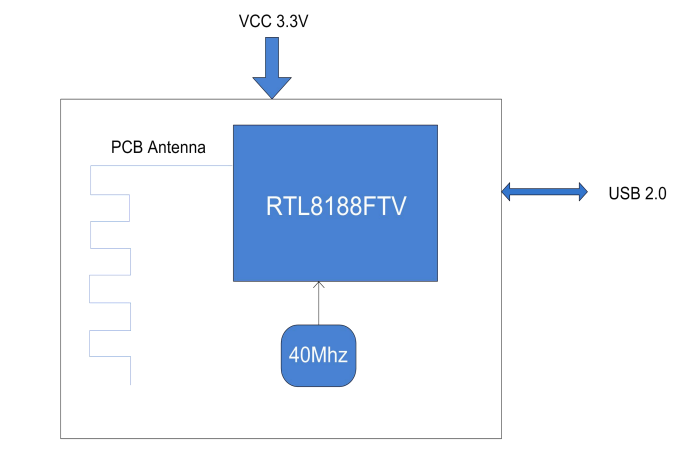

FG6188SUFX-00 / 01/03/04:

Module 6188S-UF

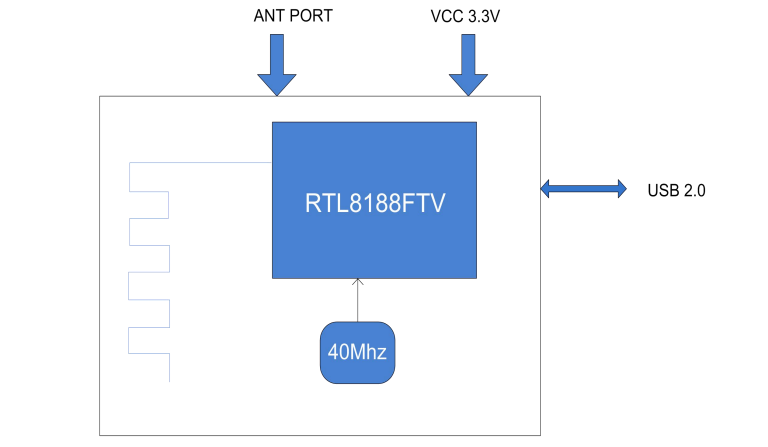

FG6188SUFX-05:

Module 6188S-UF

 Paramètres

Modèle n °

6188S-UF

Chipset principal

Rtl8188ftv

Interface

Wi-Fi: USB 2.0

Norme Wi-Fi

IEEE802.11 b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Externe   Antenne

OS pris en charge

Android / Linux / Win CE / IOS / XP / WIN7

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L14.8 * W18.2 * T2.1mm

Chaîne RF

1T1R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

FG6188SUFX-00

RTL8188FTV-VB, B / G / N, Wi-Fi, 1T1R, 14.8x18.2mm, USB, Version PCB V2.0
FG6188SUFX-01 RTL8188FTV-VC, B / G / N, Wi-Fi, 1T1R, 14.8x18.2mm, USB, antenne PCB à bord, version PCB V2.0
FG6188SUFX-03 RTL8188FTV-VC, B / G / N, Wi-Fi, 1T1R, 14.8x18.2mm, USB, antenne PCB à bord, version PCB V2.0 (C14 = 10pf)
FG6188SUFX-04

RTL8188FTV-VC, B / G / N, Wi-Fi, 1T1R, 14.8x18.2mm, USB, antenne PCB à bord, version PCB V5.0

FG6188SUFX-05 Rtl8188ftv-vc, b / g / n, wi-fi, 1t1r, 14.8x18.2-0,8 mm, USB, trou de tampon pour l'antenne externe,  Version PCB V5.0
