Module Wi-Fi 6223E-UUD

RTL8723DU 1T1R
2.4G Wi-Fi USB2.0
BLE4.2
12,2 x 13,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, BQB, SRRC
État de disponibilité:
  • 2,4 g

  • BT4.2 et moins

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface USB

Nom de produit

Module Wi-Fi RTL8723DU 6223E-UUD

RTL8723DU

2.4G Wi-Fi

Interface USB2.0

1T1R

BLE4.2

12,2 x 13,0 mm


Détails Informations

Introduction

6223E-UUD est une petite taille et un profil bas du module combo Wi-Fi + BT, la taille de la carte est de 12,2 mm * 13 mm. Il peut être facilement fabriqué sur le processus SMT et très adapté aux tablettes PC, Ultra Book, Appareil mobile et consommation. Il fournit une interface USB pour le Wi-Fi et le Bluetooth. Le module fournit des mécanismes de coexistence simple et 20 MHz / 40 MHz pour garantir la compatibilité arrière et le réseau et Bluetooth peut prendre en charge BT2.1 + EDR / BT3.0 et BT4.2.

6223E-UUD utilise une puce unique Wi-Fi / BT hautement intégrée basée sur le processus COMS avancé.

6223E-UUD intègre des blocs de fonction Wi-Fi / BT entiers dans une puce, tels que USB, Mac, BB, AFE, RFE, PA, EEPROM et LDO / SWR, sauf moins de composants passifs sont restés sur PCB.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT.

Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.

 Caractéristiques

Caractéristiques générales

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

Prise en charge des normes IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.

Sécurité au niveau de l'entreprise qui peut appliquer la certification WPA / WPA2 pour Wi-Fi.

L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.

Interface WLAN

USB pour Wi-Fi et Bluetooth.

Fonctionnalités Bluetooth

Entièrement qualifié pour les spécifications Bluetooth 2.1 + EDR, y compris le mode de modulation de 2 Mbps et 3 Mbps.

Entièrement qualifié pour Bluetooth 3.0.

Entièrement qualifié pour le mode double Bluetooth 4.2.

Opération Bluetooth complète avec prise en charge Piconet et ScatterNet.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

Diagramme

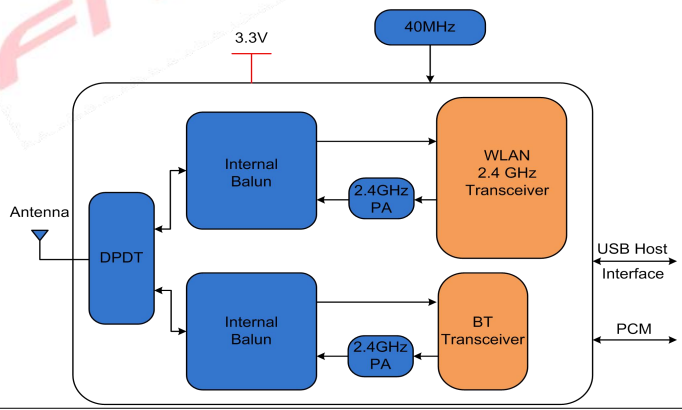

Antenne unique:

Module 6223E-UUD

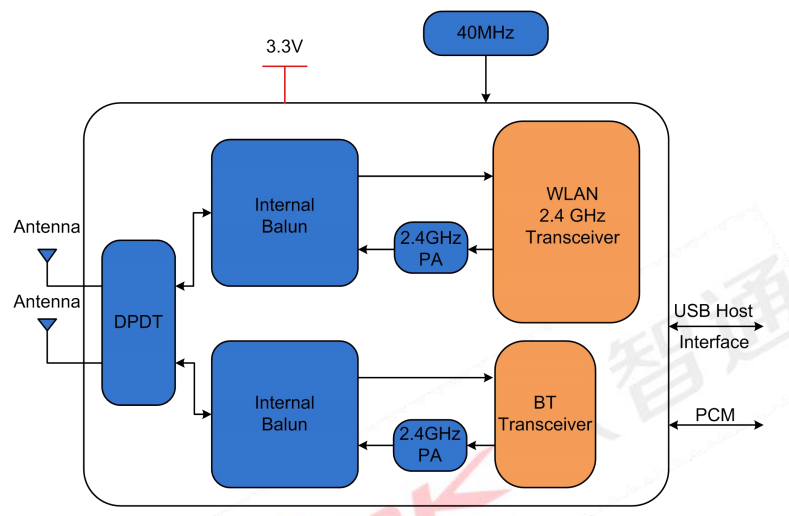

Double antenne:

Module 6223E-UUD

 Paramètres

Modèle n °

6223E-UUD

Chipset principal

RTL8723DU

Interface

Wi-Fi: USB 2.0

BT: USB 2.0

Norme Wi-Fi

IEEE 802.11a / b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Win CE / IOS / XP / Win7 / Win10

Fréquence de fonctionnement

2,4 g: 2,400 GHz ~ 2,497 GHz

(Bande ISM 2.4g)

Tension de fonctionnement

3.3 V

Dimension

L x W x H: 12,2 x 13 x1,6 (typique) mm

Chaîne RF

1T1R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-55 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

Fg6223eud-w1

RTL8723DU, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12.2X13MM, USB + Antenne unique PCM, version PCB V1.0
Fg6223eud-w2 RTL8723DU, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12.2X13MM, USB + PCM, Antenne double, version PCB V1.0
Fg6223eud-w3 RTL8723DU, B / G / N, Wi-Fi + BLE4.2,1T1R, 12.2x13mm, USB + PC M Antenne unique, version PCB V1.0 (avec couverture de bouclier)
Fg6223eud-w4 RTL8723DU, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12.2x13mm, antenne unique USB, version PCB V3.0
Fg6223eud-w5 RTL8723DU, B / G / N, Wi-Fi + BLE4.2, 1T1R, 12.2X13MM, USB, Double Antenne, PCB Version V3.0
Fg6223eud-l4 RTL8723DU B / G / N, Wi-Fi + BLE4.2,1T1R, 12.2x13mm, USB + PCM, (pas de condensateurs de chute USB), antenne unique
