Module Wi-Fi 6223n-SRD

RTL8723DS 1T1R
2.4G Wi-Fi BT4.2
SDIO2.0 / UART
21.0x23,0 mm
Contactez-nous pour HDK, SDK et EVB
Pré-certification disponible: CE, FCC, IC, SRRC, KCC, BQB, TELLEC
État de disponibilité:
  • 2,4 g

  • BT4.2 et moins

  • Realtek

  • 1T1R

  • Sélectionner

  • Interface SDIO

Nom de produit

Module Wi-Fi RTL8723DS 6223N-SRD

RTL8723DS

2.4G Wi-Fi

SDIO2.0 / UART

1T1R

BT4.2

21.0x23,0 mm


Détails Informations

 Inroduction

6223N-SRD est un LAN sans fil de performance hautement intégré et excellent (WLAN) et BT. Il fournit une interface SDIO pour que le Wi-Fi se connecte avec le processeur hôte et l'interface UART haute vitesse pour BT. Connexion sans fil à grande vitesse jusqu'à 150 Mbps et Bluetooth peut prendre en charge BT2.1 + EDR / BT3.0 et BT4.2. Il peut être facilement fabriqué sur le processus SMT.

Cette conception du module WLAN est basée sur Realtek RTL8723DS.Il combine un Mac, une bande de base de 1T1R capable et RF dans une seule puce. Il est conçu pour fournir d'excellentes performances avec une faible consommation d'énergie et améliorer les avantages d'un système robuste et rentable.

6223N-SRD intègre des blocs de fonction Wi-Fi / BT entiers dans une puce, tels que SDIO / UART, Mac, BB, AFE, RFE, PA, EEPROM et LDO / SWR, sauf moins de composants passifs sont restés sur PCB.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT. Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.

 Caractéristiques

PHY FEAUX

Fonctionnez dans les bandes de fréquence ISM (2,4 GHz).

CMOS Mac, PHY de bande de base et RF dans une seule puce pour WLAN compatible 802.11b / g / n.

L'émetteur Wi-Fi 1 et 1 récepteur permettent des débits de données prenant en charge jusqu'à 150 Mbps en aval et 150 Mbps en amont des taux de PHY.

Interface hôte

SDIO pour Wi-Fi et UART pour Bluetooth.

Fonctionnalités Bluetooth

Entièrement qualifié pour les spécifications Bluetooth 2.1 + EDR, y compris le mode de modulation de 2 Mbps et 3 Mbps.

Entièrement qualifié pour Bluetooth 3.0.

Entièrement qualifié pour le mode double Bluetooth 4.2.

Full_speed Bluetooth Operation avec Piconet et ScatterNet Prise en charge.

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

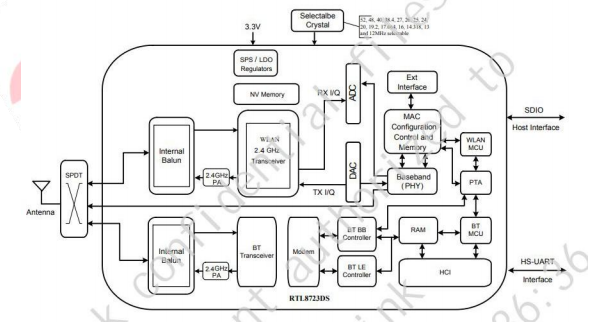

 Diagramme

Module 6223n-SRD

 Paramètres

Modèle n °

6223n-srd

Chipset principal

RTL8723DS

Interface

Wi-Fi: SDIO 2.0

Bt: uart

Norme Wi-Fi

IEEE802.11b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Antenne externe

OS pris en charge

Android / Linux / Windows

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L23.0 * W21.0 * T4.8 mm

Chaîne RF

1T1R

Température de fonctionnement

0 ° C à 70 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FG6223NSRD-00

RTL8723DS, b / g / n, wifi1t1r + bt4.2,21 * 23,21 mm, SDIO + UAR T, avec antenne métallique.
