Nom du produit
Hi3921srniv100 Module PLC-IOT 3121N-ISC
Hi3921srniv100
0.5-5,7 MHz
UART / GPIO / PWM / I2C / ADC
MCU: Cortex M3, 200 MHz
20.0x14.2mm
Détails informations
Caractéristiques
CPU et performance de stockage
Processeur Cortex-M3 haute performance, fréquence de travail 200 MHz.
SRAM intégré 256kb.
Caractéristiques de la couche physique
Réalisez un sous-ensemble de la norme IEEE 1901.1. Pour les puces qui utilisent également ce sous-ensemble, ils peuvent atteindre l'interconnexion et l'interopérabilité.
Prend en charge deux bandes de fréquences de 0,5-3,7 MHz et 2,5-5,7 MHz. Les bandes de fréquences peuvent être configurées par logiciel.
Adopter la technologie de l'OFM; Supporte le mode de modulation BPSK, QPSK.
Soutenir les fonctions FEC et CRC, de puissantes capacités de correction des erreurs et des erreurs.
Caractéristiques MAC
Soutenir TDMA et CSMA / CA, et fournir un mécanisme d'évitement des conflits.
Soutenir la segmentation des données et la réorganisation pour améliorer l'efficacité de la transmission.
Soutenir le mécanisme de retransmission de données.
Support de la qualité de service de 4 niveaux pour répondre aux différentes exigences de qualité des services aux entreprises.
Caractéristiques de la mise en réseau
Prend en charge les réseaux automatiques et rapides, les scénarios de réseau de 200 échelles à 2 niveaux, les réseaux rapides complètes dans 10s et supportent une communication rapide.
Soutenir le routage dynamique, l'adressage multi-sentiers.
Interfaces périphériques
Interface I2C, interface UART, interface GPIO, sortie PWM, entrée ADC.
Indicateurs de communication
Le taux de pointe de la couche physique est de 0,507Mbit / s et le taux de la couche d'application est de 80 kbps.
La sensibilité réceptrice est meilleure que 0.2MVPP.
Consommation d'énergie et autres
Consommation d'énergie statique ≤0.15W (réseautage n'envoie pas de paquets).
Puissance de fonctionnement dynamique ≤0,7W.
Plage de température de fonctionnement: -40 ° C à + 85 ° C.
Plage de température de stockage: -40 ° C à 125 ° C.
Taille du paquet: LXWXH: 20.00 * 14.20 * 2.10mm
Applications
LED Driver / Panel

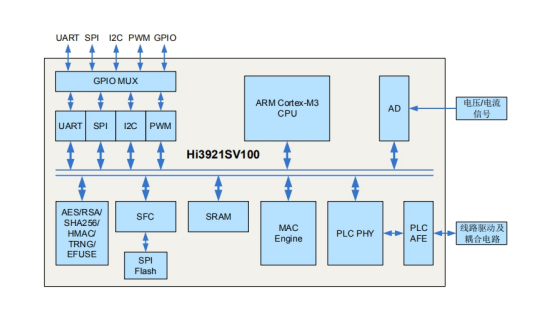

Diagramme
Paramètres
Modèle non | 3121n-isc | Chipset principal | Hi3921srniv100 |
Interface | UART / GPIO/ Pwm / i2c / adc | Norme de bande | 0.5-5,7 MHz |
Débit de données | 80kbps | Certification | RoHs, atteindre |
Antenne | L, n | Tension de fonctionnement | 3.3v |
Dimension | L20.0 * W14.2 * T2.10mm | MCU | Cortex M3, 200 MHz |
Température de fonctionnement | -40 ° C à 85 ° C | Température de stockage | -40 ° C à 125 ° C |
Informations de commande
Numéro de pièce | La description |
FG3121NISC-01
| HI3921SRNIV100, PLC SOC, 20.0 * 14.2 * 2.1mm, version du doigt d'or, PCB v3.0 |
