Module IoT 3161H-IL

Hi3861lv100
2,4g Wi-Fi 1T1r
SDIO, I2C, UART, I2S, PWM, ADC, GPIO
18.0x20 mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • 2,4 g

  • Sans bt

  • Hisilicon

  • 1T1R

  • Sélectionner

  • UART / GPIO / I2C / PWM / SDIO

Nom de produit

HI3861LV100 Module IoT 3161H-IL

Hi3861lv100

2.4G Wi-Fi

SDIO, SPI, I2C, UART, I2S, PWM, ADC, GPIO

1T1R

18.0x20 mm


Détails Informations

Introduction

3161H-IL est un module IoT hautement intégré avec un contrôleur de communication LAN sans fil à faible puissance 802.11b / g / n (WLAN). Il combine un MCU 32 bits haute performance, WLAN (802.11 b / g / n) MAC, une bande de base WLAN Capable 1T1R, RF. Il fournit également un tas de GPIO configurables qui sont configurés comme des périphériques numériques pour différentes applications et utilisation du contrôle.

3161H-IL intègre des souvenirs internes pour les fonctions de protocole Wi-Fi complètes. La configuration de mémoire intégrée fournit également des développements d'applications simples. 3161H-IL convient au domaine des produits intelligents à basse puissance de l'Internet des objets, tels que les appareils électroménagers intelligents, les serrures de porte intelligentes, le bouton, etc.

 Caractéristiques

Général Wi-Fi

802.11b / g / n WLAN compatible.

72.2 Mbps transmettent et reçoivent le taux de PHY en utilisant la bande passante de 20 MHz.

Compatible avec la spécification 802.11n.

Prise en charge Mac IEEE802.11 D / E / H / I / K / V / W.

Prise en charge de STA et AP, supportez 6 clients lorsqu'ils sont utilisés comme SAP.

Normes Wi-Fi soutenues

802.11b / g / n WLAN compatible.

802.11e amélioration de la QoS (WMM).

Prise en charge WFA WPA / WPA2, WPS2.0.

Fonctionnalités WLAN PHY

802.11n OFDM.

Une transmission et un chemin de réception (1T1R).

Prise en charge de la bande passante de 20 MHz standard et une bande étroite de 5 m / 10 m.

DSSS avec DBPSK et DQPSK, modulation CCK avec préambule long et court.

Caractéristiques MCU

MCU 32 bits, max 160 MHz

SRAM 352KB

ROM 288KB

Flash 2 Mo

Back-in 32.768 kHz RTC (horloge en temps réel).

Interface hôte

SDIO 2.0 1X

Spi 1x

I2C 1X

UART 3X

I2S 1X

PWM 6X

ADC 7X

GPIO 13X

 Applications

OTT / IPTV / DVB / Set-Top, tablette PC, machine publicitaire, téléviseur intelligent, IPC / NVR, équipement de contrôle industriel, enregistreur de voitures, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR / AR, stockage sans fil, imprimante, POS Machine, échelle électronique, avant / arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, réverbère intelligente, appareils électroménagers intelligents / appareils électroménagers (eau, électricité, gaz), ville intelligente et Autres produits électroniques grand public.

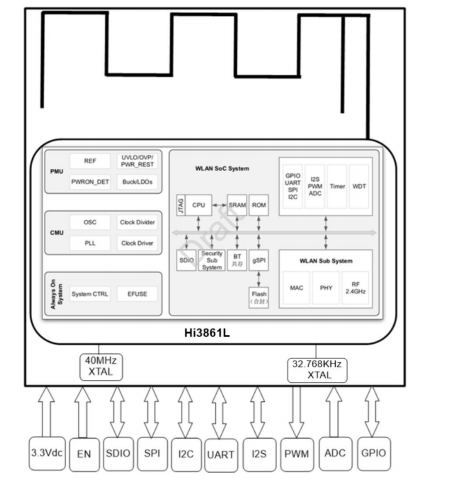

 Diagramme

Module 3161H-IL

 Paramètres

Modèle n °

3161H-IL

Chipset principal

Hi3861lv100

Interface

SDIO, SPI, I2C, UART, I2S, PWM, ADC, GPIO

Norme Wi-Fi

IEEE802.11 b / g / n

Débit de données

150 Mbps

Certification

Rohs, portée

Antenne RF

Externe  Antenne

OS pris en charge

Windows / Linux / Android

Fréquence de fonctionnement

2,4 g: 2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L18.0 * W20.0 * T2.45 mm

Chaîne RF

1T1R

Température de fonctionnement

-40 ° C à 85 ° C

Température de stockage

-40 ° C à 125 ° C

 Informations de commande

N ° de pièce

Description

FG3161HILX-00 HI3861LV100, B / G / N, 1T1R, UART, PCB ANT, 18 * 20 mm
