Module IdO 3161H-I

Nom du produit

HI3861V100 Module IOT 3161H-I

Hi3861v100

2.4g Wi-Fi

UART / GPIO / I2C / PWM / SPI / SDIO / I2S

1T1R

18.0x20.0mm

Détails informations

 Caractéristiques

Wi-Fi général

802.11b / g / n Compatible WLAN.

72.2 Mbps Transmettez et recevez un taux de pHY à l'aide de la largeur de bande de 20 MHz.

Compatible avec la spécification 802.11n.

SUPPORT MAC IEEE802.11 D / E / H / I / K / V / W.

Support STA et AP, supportez 6 clients lorsqu'ils sont utilisés comme SAP.

Normes Wi-Fi soutenues

802.11b / g / n Compatible WLAN.

802.11E Amélioration de la qualité de service (WMM).

Soutenir WPA WPA / WPA2, WPS2.0.

WLAN PHY Caractéristiques

802.11N OFFRM.

Une transmission et un chemin de réception (1T1R).

Standard Standard Bande passante de 20 MHz et bande étroite de 5m / 10m.

DSSS avec DBPSK et DQPSK, modulation CCK avec préambule long et court.

Caractéristiques MCU

MCU 32 bits, max 160mHz.

Sram 352kb.

ROM 288KB.

Flash 2mb.

Build-in 32.768KHz RTC (3161H-IL uniquement).

Interface hôte

SDIO 2.0 1x

SPI 1x

I2c 1x

UART 3X

I2s 1x

Pwm 6x

ADC 7X

GPIO 13X

 Applications

OTT / IPTV / DVB / SET-TOP Boîte, Tablette PC, Machine publicitaire, TV intelligent, IPC / NVR, Équipement de commande industriel, Enregistreur de voitures, Soiffeuse intelligente, Projecteur intelligent, Réalité virtuelle, VR / AR, Stockage sans fil, Stockage sans fil Machine, Échelle électronique, Véhicule avant / arrière, Drone, Robot, Transmetteur HDMI, Passerelle intelligente, Education, Jouets, Lampes d'éclairage, Street intelligent, Appareils de maison intelligents / Électroménager Instrumentation (eau, électricité, gaz), Ville intelligente et Autres produits électroniques de consommation

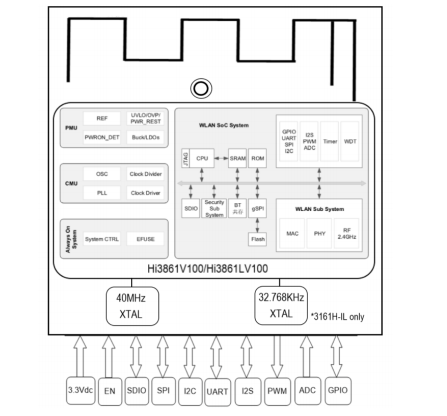

 Diagramme

 Paramètres

 Informations de commande
