6222Z-R RTL8722CSM

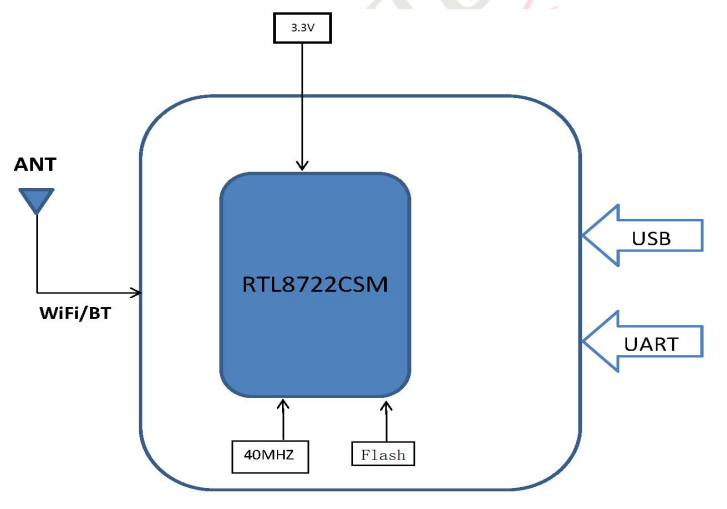

Le RTL8722CSM est un contrôleur de communication LAN sans fil (WLAN) et Bluetooth Low Energy (BLE 5.0) à puce unique hautement intégré à faible consommation d'énergie (2,4 GHz). Il se compose d'un MCU haute performance (Armv8-M, compatible avec le jeu d'instructions Cortex-M33) appelé Real-M300 (ou KM4 par la suite) et d'un MCU basse consommation (Armv8-M, compatible avec le jeu d'instructions Cortex-M23) appelé Real-M200 (ou KM0 par la suite), d'un MAC WLAN (802.11 b/g/n), d'une bande de base WLAN compatible 1T1R, de RF, de Bluetooth et de périphériques.
Des interfaces de connectivité haut débit, SDIO et USB sont fournies. Codec audio, scanner de touches et touches tactiles également intégrés. La conception flexible configure le GPIO pour différentes fonctions.
Le 6222Z-R intègre des mémoires internes pour des fonctions complètes du protocole Wi-Fi.
Général
Prend en charge 20 MHz/40 MHz jusqu'à MCS7,802.11 b/g/n 1x1, 2,4 GHz
Interface hôte
Prise en charge SDIO 2.0/SD/USB/SPI/UART/I2C/USI/IR/SGPIO
Fonctionnalités Bluetooth
Prise en charge du Bluetooth 5.0
Mode haute puissance (8 dBm, partage la même sonorisation avec le Wi-Fi)
Mécanisme de coexistence interne entre Wi-Fi et BT pour partager la même antenne
Numéro de modèle. | 6222Z-R | Jeu de puces principal | RTL8722CSM |
Interface | UART, USB, SD, SDIO, SPI, I2C…. | Norme Wi-Fi | IEEE 802.11b/g/n+BLE5.0 |
Débit de données | 72,2 Mbps | Attestation | RoHS |
Antenne RF | Antenne embarquée | Système d'exploitation pris en charge | Android /Linux/Gagner CE /iOS /XP/WIN7/WIN10 |
Fréquence de fonctionnement | 2,400 ~ 2,4835 GHz | Tension de fonctionnement | 3,3 V |
Dimensions | L20 x L28 x H3,35 mm | Chaîne RF | 1T1R |
Température de fonctionnement | -20°C à 85°C | Température de stockage | -40°C à 125°C |
Informations de commande
Numéro de pièce. | Descriptif |
FG6222ZRXX-00 | RTL8722CSM,802.11b/g/n,Wi-Fi+BLE5.0,1T1R,20X28mm,Uart+USB, avec blindage |
6222Z-R RTL8722CSM
Le RTL8722CSM est un contrôleur de communication LAN sans fil (WLAN) et Bluetooth Low Energy (BLE 5.0) à puce unique hautement intégré à faible consommation d'énergie (2,4 GHz). Il se compose d'un MCU haute performance (Armv8-M, compatible avec le jeu d'instructions Cortex-M33) appelé Real-M300 (ou KM4 par la suite) et d'un MCU basse consommation (Armv8-M, compatible avec le jeu d'instructions Cortex-M23) appelé Real-M200 (ou KM0 par la suite), d'un MAC WLAN (802.11 b/g/n), d'une bande de base WLAN compatible 1T1R, de RF, de Bluetooth et de périphériques.
Des interfaces de connectivité haut débit, SDIO et USB sont fournies. Codec audio, scanner de touches et touches tactiles également intégrés. La conception flexible configure le GPIO pour différentes fonctions.
Le 6222Z-R intègre des mémoires internes pour des fonctions complètes du protocole Wi-Fi.
Général
Prend en charge 20 MHz/40 MHz jusqu'à MCS7,802.11 b/g/n 1x1, 2,4 GHz
Interface hôte
Prise en charge SDIO 2.0/SD/USB/SPI/UART/I2C/USI/IR/SGPIO
Fonctionnalités Bluetooth
Prise en charge du Bluetooth 5.0
Mode haute puissance (8 dBm, partage la même sonorisation avec le Wi-Fi)
Mécanisme de coexistence interne entre Wi-Fi et BT pour partager la même antenne
Numéro de modèle. | 6222Z-R | Jeu de puces principal | RTL8722CSM |
Interface | UART, USB, SD, SDIO, SPI, I2C…. | Norme Wi-Fi | IEEE 802.11b/g/n+BLE5.0 |
Débit de données | 72,2 Mbps | Attestation | RoHS |
Antenne RF | Antenne embarquée | Système d'exploitation pris en charge | Android /Linux/Gagner CE /iOS /XP/WIN7/WIN10 |
Fréquence de fonctionnement | 2,400 ~ 2,4835 GHz | Tension de fonctionnement | 3,3 V |
Dimensions | L20 x L28 x H3,35 mm | Chaîne RF | 1T1R |
Température de fonctionnement | -20°C à 85°C | Température de stockage | -40°C à 125°C |
Informations de commande
Numéro de pièce. | Descriptif |
FG6222ZRXX-00 | RTL8722CSM,802.11b/g/n,Wi-Fi+BLE5.0,1T1R,20X28mm,Uart+USB, avec blindage |
