Nom du produit

Module Wi-Fi 6221BB-UUC  RTL8821CU-VB-CG

RTL8821CU-VB-CG

Informations détaillées

Introduction

Le 6221BB-UUC est un module économique et à faible consommation d'énergie qui possède toutes les fonctionnalités Wi-Fi. Il est basé sur le chipset Realtek RTL8821CU, une puce unique IEEE 802.11a/b/g/n/ac MAC/Baseband/RF WLAN et Bluetooth Baseband/RF hautement intégrée. Pour le fonctionnement LAN sans fil (WLAN), ce module prend en charge la solution 802.11ac à 1 flux avec un contrôleur d'interface réseau USB2.0. Pour le fonctionnement Bluetooth, il prend en charge Bluetooth 5.0.

Le 6221BB-UUC est conforme à la norme IEEE 802.11a/b/g/n/ac et peut atteindre une vitesse de 433,3 Mbps avec un seul flux en 802.11ac pour se connecter au WLAN.

Ce module compact est une solution totale pour une combinaison des technologies Wi-Fi et BT.

 Caractéristiques

Caractéristiques générales

Module hautement intégré pour les applications WLAN 5G 802.11ac ou 2,4G/5G 802.11n

Rétrocompatible avec les appareils 802.11a/b/g

Prise en charge de l'amélioration de la qualité de service IEEE 802.11e et 802.11i (WPA, WPA2)

Prise en charge IEEE 802.11h DFS

Wi-Fi Direct prend en charge les applications peer to peer sans fil

Source d'alimentation externe unique 3,3 V uniquement

Fonctionnalités physiques

Débit de données PHY maximum jusqu'à 86,7 MHz en utilisant une bande passante de 20 MHz, 200 Mbps en utilisant une bande passante de 40 MHz et 433,3 Mbps en utilisant une bande passante de 80 MHz

Interface hôte

USB multifonction pour BT et WLAN

Fonctionnalités Bluetooth

Prend en charge Bluetooth 4.2 et rétrocompatible avec Bluetooth 2.1 + EDR

Prise en charge Bluetooth 4.0 Dual Mode : LE et BR/EDR simultanés

Prend en charge Bluetooth basse consommation

Sonorisation interne intégrée de classe 1, classe 2 et classe 3 pour Bluetooth

Prise en charge du cycle de service élevé Bluetooth5.0 Publicité non connectable

 Applications

OTT/IPTV/DVB/décodeur, tablette PC, machine publicitaire, TV intelligente, IPC/NVR, équipement de contrôle industriel, enregistreur de voiture, sonnette intelligente, projecteur intelligent, réalité virtuelle, VR/AR, stockage sans fil, imprimante, machine POS, balance électronique, avant/arrière du véhicule, drone, robot, émetteur HDMI, passerelle intelligente, éducation, jouets, lampes d'éclairage, lampadaire intelligent, appareils ménagers intelligents/instrumentation d'appareils ménagers (eau, électricité, Gaz), Smart City et autres produits électroniques grand public.

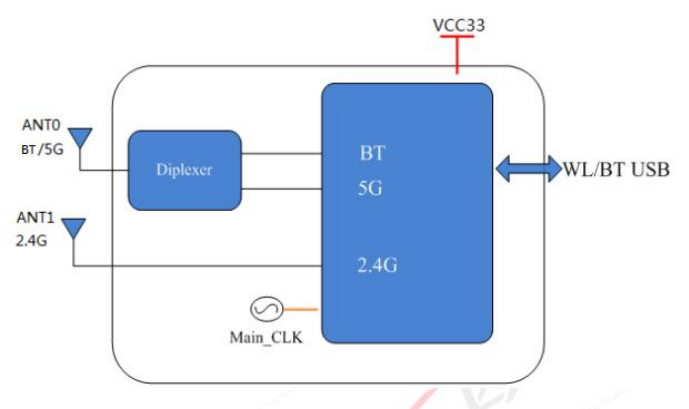

 Schéma fonctionnel

 Paramètres

 Informations de commande
