Nom du produit
QCA1023-0 / QCA9377-3 Module Wi-Fi 8223A-SR
QCA1023-0 / QCA9377-3
5G Wi-Fi
SDIO3.0 / UART
1T1R
BT5.0 / BLE5.0
12.0 x 12.0mm
Détails informations
Caractéristiques
Système sur puce de réseau local sans fil hautement intégré (SOC) pour 5 GHz 802.11AC, ou des applications WLAN de 2,4 g / 5g 802.11n.
Prend en charge 20/40 MHz à 2,4 GHz et prend en charge 20/40 / 80 MHz à 5 GHz
Prend en charge l'interface SDIO3.0 à basse puissance pour l'interface WLAN et UART / PCM pour
Bluetooth.
Prend en charge Bluetooth V5.0, BLE et Soyez compatible avec Bluetooth 1.2, 2.x + Améliorer le débit de données.
Prend en charge la coexistence WLAN-Bluetooth.
Prend en charge Bluetooth pour les transmissions de niveau de puissance de classe1 et de classe2 sans
nécessitant un PA externe.
BT Host Interface numérique:
- HCI UART (jusqu'à 4 Mbps)
- PCM pour les données audio
Applications
OTT / IPTV / DVB / SET-TOP Boîte, Tablette PC, Machine publicitaire, TV intelligent, IPC / NVR, Équipement de commande industriel, Enregistreur de voitures, Soiffeuse intelligente, Projecteur intelligent, Réalité virtuelle, VR / AR, Stockage sans fil, Stockage sans fil Machine, Échelle électronique, Véhicule avant / arrière, Drone, Robot, Transmetteur HDMI, Passerelle intelligente, Education, Jouets, Lampes d'éclairage, Street intelligent, Appareils de maison intelligents / Électroménager Instrumentation (eau, électricité, gaz), Ville intelligente et Autres produits électroniques de consommation

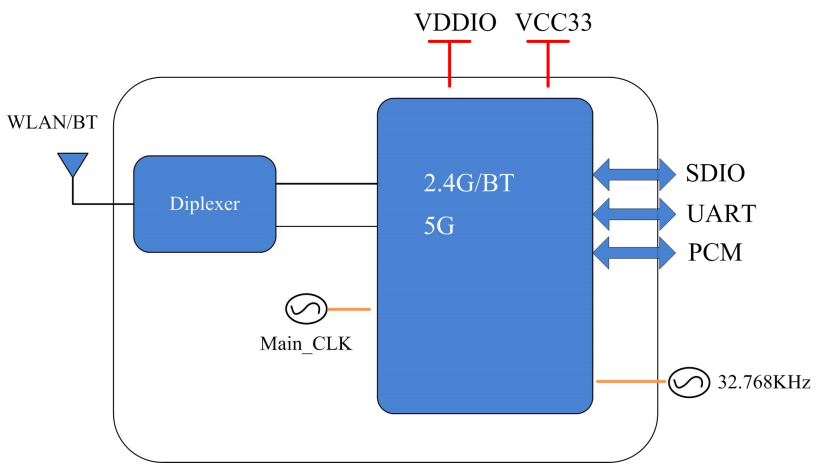

Diagramme
Paramètres
Modèle non | 8223A-SR | Chipset principal | QCA1023-0 / QCA9377-3 |
Interface | SDIO3.0 | Standard WiFi | IEEE 802.11A / B / G / N / AC + BLE5.0 |
Débit de données | 433MBPS | Certification | RoHs, atteindre |
Antenne RF | Antenne externe | OS soutenu | Linux / Android |
Fréquence de fonctionnement | 2.4g: 2.400GHZ ~ 2.497GHz (groupe ISM 2.4G) 5.8g: 4.900GHZ ~ 5.845GHz (Bande ISM de 5,0 g) | Tension de fonctionnement | 3.3v |
Dimension | L12.0 * W12.0 * T1.7 mm | Chaîne RF | 1T1R |
Température de fonctionnement | -40 ° C à 85 ° C | Température de stockage | -40 ° C à 125 ° C |
Informations de commande
Numéro de pièce | La description |
FG1023SM13-W2 | QCA1023-0 / QCA9377-3, A / B / G / N / AC Wi-Fi + Ble5.0, 1T1R, 12x12mm SDIO + UART, V1.0 |
