PS0211 Module PLC-iot 3121N-H
PS0211
0,5-5,7 MHz
UART / GPIO / PWM / I2C
MCU: Cortex M3, 200MHz
28.12x18.0 mm
3121N-H est un module de communication entièrement intégré (PLC), une taille ultra-miniaturisée, une structure compacte, un câblage simple. Il peut être largement utilisé dans le réverbère intelligent, la maison intelligente, le parking intelligent, la climatisation centrale et la puissance omniprésente Internet des équipements terminaux et d'autres scénarios d'application de communication instantanés PLC.

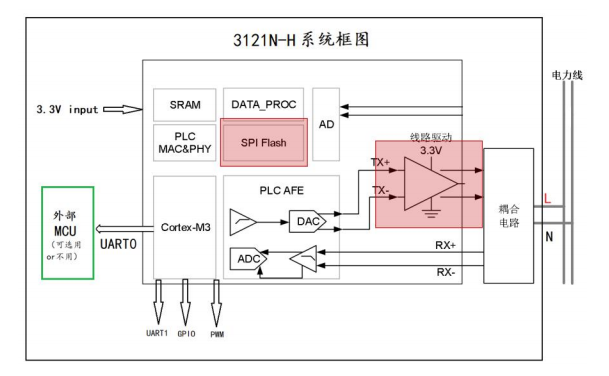

Le 3121N-H est basé sur le chipset Hisilicon PS0211, qui intègre un modem de communication de la ligne électrique multimode à grande vitesse / à basse vitesse et un processeur ARM Cortex-M3. Le chipset PSO211 prend en charge P1901.1, prend en charge la modulation OFDM / FSK et prend en charge les normes TonEmask et SunSpec.
3121N-H fournit de riches interfaces périphériques telles que UART, PWM, GPIO, ADC, etc., et intègre le conducteur de ligne intégré. Équipé du système d'exploitation open source Huawei IoT LiteOS, il fournit un environnement de développement plus ouvert et un système d'exploitation plus rapide et plus sûr.
CPU et performances de stockage
Processeur Cortex-M3 à haute performance, fréquence de travail 200 MHz.
SRAM intégré 256KB.
Caractéristiques de la couche physique
Réalisez un sous-ensemble de la norme IEEE 1901.1. Pour les puces qui utilisent également ce sous-ensemble, ils peuvent atteindre l'interconnexion et l'interopérabilité.
Prend en charge deux bandes de fréquences de 0,5 à 3,7 MHz et 2,5 à 5,7 MHz.
Les bandes de fréquence peuvent être configurées par le logiciel.
Adopter la technologie OFDM; Prise en charge du mode de modulation BPSK, QPSK.
Prise en charge des fonctions FEC et CRC, puissantes capacités de dénomination et de correction d'erreur.
Fonctionnalités MAC
Soutenez TDMA et CSMA / CA et fournissez un mécanisme d'évitement des conflits.
Soutenez la segmentation des données et la réorganisation pour améliorer l'efficacité de la transmission.
Mécanisme de retransmission des données de prise en charge.
Soutenez la QoS de niveau 4 pour répondre à différentes exigences de qualité des services commerciaux.
Fonctionnalités de réseautage
Prend en charge le réseautage automatique et rapide, les scénarios de réseau à 2 niveaux typiques de 200 à 2 niveaux, le réseautage rapide complet en 10S et prennent en charge la communication rapide.
Prise en charge des méthodes de propagation de propagation des commandes UNICast, Multidiast et diffuser des méthodes de propagation de la commande de la commande de la commande de la commande de la commande.
Interfaces périphériques
Interface I2C, interface UART, interface GPIO, sortie PWM.
Indicateurs de communication
Le taux de pointe de la couche physique est de 0,507 Mbit / s, et la vitesse de la couche d'application est de 80 Kbps.
Pilote de ligne intégrée, puissance de transmission -51dbm / Hz (le logiciel prend en charge la configuration de la puissance de transmission à -45 dBm / Hz).
La sensibilité à la réception est meilleure que 0,2 mVPP, et la sensibilité à la réception peut atteindre -98 dBm (puissance de transmission -51 dBm / Hz, dans des conditions de laboratoire, le taux de réussite de 30% de paquets récepteur est la référence).
Logiciel
Le système d'exploitation ouvert LiteOS fournit un environnement de développement et d'exploitation de systèmes ouverts, efficaces et sûrs. Capacités de support et d'expansion du protocole flexible.
Le logiciel prend en charge la reconnaissance de la liste blanche, le matériel implémente les algorithmes de cryptage et de décryptage AES128 / 256, des algorithmes de vérification de signature RSA et des algorithmes anti-séquestres de hachage. Efuse est intégré en interne, qui prend en charge le stockage clé, le démarrage sécurisé et répond aux exigences de sécurité de Huawei.
Consommation d'énergie et autres
Consommation d'énergie statique ≤0,15W (le réseautage n'envoie pas de paquets).
Puissance de fonctionnement dynamique ≤0,5 W.
Plage de température de fonctionnement: -40 ° C à + 85 ° C.
Plage de températures de stockage: -40 ° C à 125 ° C.
Taille de l'emballage: 28.12 * 18,00 * 5,80 mm (la hauteur n'inclut pas la hauteur de l'en-tête de broche de tangage de 2,54 mm).
Pilote LED / moteur à rideau
Modèle n ° | 3121N-H | Chipset principal | PSO211 |
Interface | UART / GPIO / PWM | Norme de bande | 0,5-5,7 MHz |
Débit de données | 80 kbps | Certification | Rohs, portée |
Antenne | L, n | Tension de fonctionnement | 3.3 V |
Dimension | L28.12 * W18.0 * T5.80 mm | MCU | Cortex M3, 200MHz |
Température de fonctionnement | -40 ° C à 85 ° C | Température de stockage | -40 ° C à 125 ° C |
Informations de commande
N ° de pièce | Description |
FG3121NHXX-02 | PS0211, 0,5 ~ 5,7 MHz, L, N, PLC Soc, 18 * 28 * 11,54m （L'en-tête PIN est de 6,54 mm de haut.）, UART / GPIO, PCB V4.0 |
