Nom de produit

Module IoT RTL8710BX 6110H-IX

Rtl8710bx

2.4G Wi-Fi

UART, GPIO, PWM, I2C

1T1R

18,0 x 20,0 mm

Détails Informations

Introduction

6110H-IX est un module hautement intégré avec un contrôleur de réseau LAN sans fil à faible puissance 802.11b / g / n. Il combine un MCU ARM-CM4, WLAN Mac, une bande de base WLAN Capable 1T1R et une fonction RF. Il fournit également un tas de GPIO configurables qui sont configurés comme des périphériques numériques pour différentes applications et utilisation du contrôle. 6110H-IX intègre des souvenirs internes pour les fonctions de protocole WiFi complètes. 6110H-IX intègre la ROM 512KB pour fournir une vitesse de fuite à faible vitesse et à faible vitesse. La vitesse de l'horloge de mémoire ROM peut atteindre 62,5 MHz.

La ROM LIB fournit les fonctions suivantes:

Code de démarrage et initialisation MCU.

Pilote UART par défaut.

Fonctions de démarrage et pilotes non flash.

Libs périphériques.

Fonctions de sécurité Libs.

 Caractéristiques

Général

18,0 mm * 20,0 mm * 3,21 mm.

CMOS Mac, Baseband Phy et RF dans le module pour 802.11b / g / n WLAN compatible.

Compléter la solution 802.11n pour la bande 2.4g.

150 Mbps reçoivent le taux de PHY et 150 Mbps transmettent le taux de PHY en utilisant la bande passante de 40 MHz.

Normes soutenues

802.11b / g / n WLAN compatible.

802.11e amélioration de la QoS (WMM).

802.11i (WPA, WP2). Services d'authentification des clés ouverts, partagés et par paire.

Support direct WiFi

Protocole TCP / IP léger.

Fonctionnalités WLAN PHY

802.11n OFDM.

Une transmission et un chemin de réception (1T1R).

Transmission de bande passante de 20 MHz et 40 MHz.

Intervalle court-garde (400ns).

Débit de données maximal 54 Mbps en 802.11g et 150 Mbps en 802.11n.

Interface hôte

1 UART à grande vitesse

1 I2C

6 PWM

1 spi

GPIO

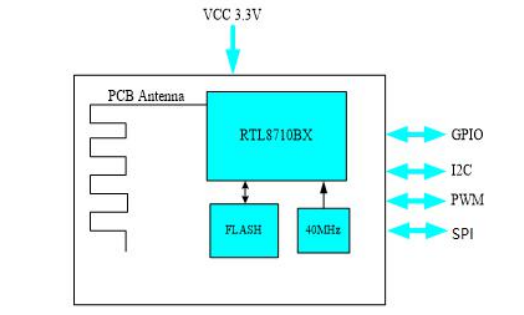

 Diagramme

 Paramètres
