Module Wi-Fi 5263B-SS

5263B-SS MT7663BSN
IEEE 802.11 a / b / g / n / ac
Double bande 2x2 11AC
Bluetooth 5.0
L x w x h: 15 x 13 x 1,7 (typique) mm
Contactez-nous pour HDK, SDK et EVB
État de disponibilité:
  • 2,4 g

  • BT5.0 et plus

  • 2T2R

  • Sélectionner

  • Interface SDIO

Nom de produit

5263b-ss  MT7663

IEEE 802.11 a / b / g / n / ac
Double bande 2x2 11AC
Bluetooth 5.0

L x w x h: 15 x 13 x 1,7 (typique) mm


Détails Informations

 Introduction

La technologie FN-Link souhaite annoncer un module de consommation à faible coût et de faible puissance qui a toutes les fonctionnalités Wi-Fi et Bluetooth. Le module hautement intégré fait les possibilités de la navigation Web, VoIP, les applications Bluetooth HeadSets. Avec des capacités d'itinérance sans couture et une sécurité avancée, pourrait également interagir avec les points d'accès 802.11a / b / g / n / ac 2x2 des fournisseurs dans le LAN sans fil.

Le module 5263b-SS est conforme au sous-fi-system Wi-Fi à double bande IEEE 802.11 a / b / g / n / ac 2x2 et à un sous-système Bluetooth. Le sous-système Wi-Fi contient la radio 802.11 A / B / G / N / AC, la bande de base et le Mac qui sont conçus pour répondre à la fois à l'application à faible puissance et à haut débit.

5263B-SS possède un RISC MCU 32 bits qui gère les tâches Wi-Fi et Bluetooth, et pourrait décharger le traitement de la trame de données dans le pilote hôte Wi-Fi. Le sous-système Bluetooth contient la radio Bluetooth, la bande de base, le contrôleur de liaison.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi et Bluetooth V5.0. Le module est spécifiquement développé pour tous les appareils portables.

 Caractéristiques

Intégrer l'unité de gestion de l'alimentation à haute efficacité avec une seule entrée d'alimentation de 3,3 V

Appareil SDIO entièrement conforme aux spécifications SDIO 3.0

Broches GPIO programmables et multiplexées

IEEE 802.11 A / B / G / N / AC

Support 20 MHz, 40 MHz, 80 MHz Bande passante dans le groupe de 2,4 GHz 5 GHz

Mode 2T2R double bande, débit de données jusqu'à 867 Mbps

Prise en charge de Mu-Mimo Rx et DBDC (double bande en deux simultanément)

Prise en charge des STBC, LDPC, TX BeamFormer et RX BeamForEe

Greenfield, mode mixte, support des modes hérités

IEEE 802.11 D / E / H / I / J / K / MC / R / V / W

Prise en charge de la sécurité pour WFA WPA / WPA2 / WPA3 Personnel, WPS 2.0

Prise en charge de la QoS de WFA WMM, WMM PS

Prise en charge de Bluetooth 5.0

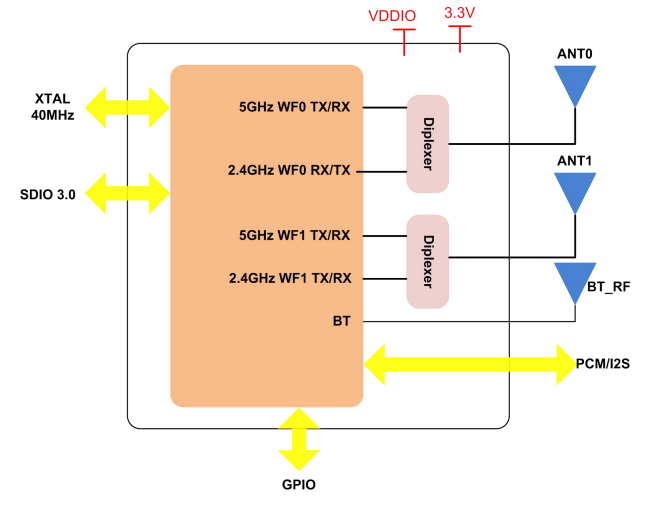

 Diagramme

1681790498920

 Paramètres

Modèle n °

5263b-ss

Chipset principal

MT7663BSN

Interface

Wi-Fi: SDIO V3.0 / 2.0 / 1.1

BT: SDIO

Norme Wi-Fi

IEEE 802.11a / b / g / n / ac + ble5.0

Débit de données

72.2 Mbps

Certification

Rohs

Antenne RF

Antenne embarquée

OS pris en charge

Android / Linux

Fréquence de fonctionnement

2,400 ~ 2,4835 GHz

Tension de fonctionnement

3.3 V

Dimension

L15.0 * W13.0 * H1,7 mm

Chaîne RF

2T2R

Température de fonctionnement

-10 ° C à 70 ° C

Température de stockage

-40 ° C à 85 ° C

 Informations de commande

N ° de pièce

Description

Fgj102trrx-00

5263B-SS MT7663BSN BT5.0 3 PORTS D'ANTENNE
